DVU

Vehículo utilitario de minas

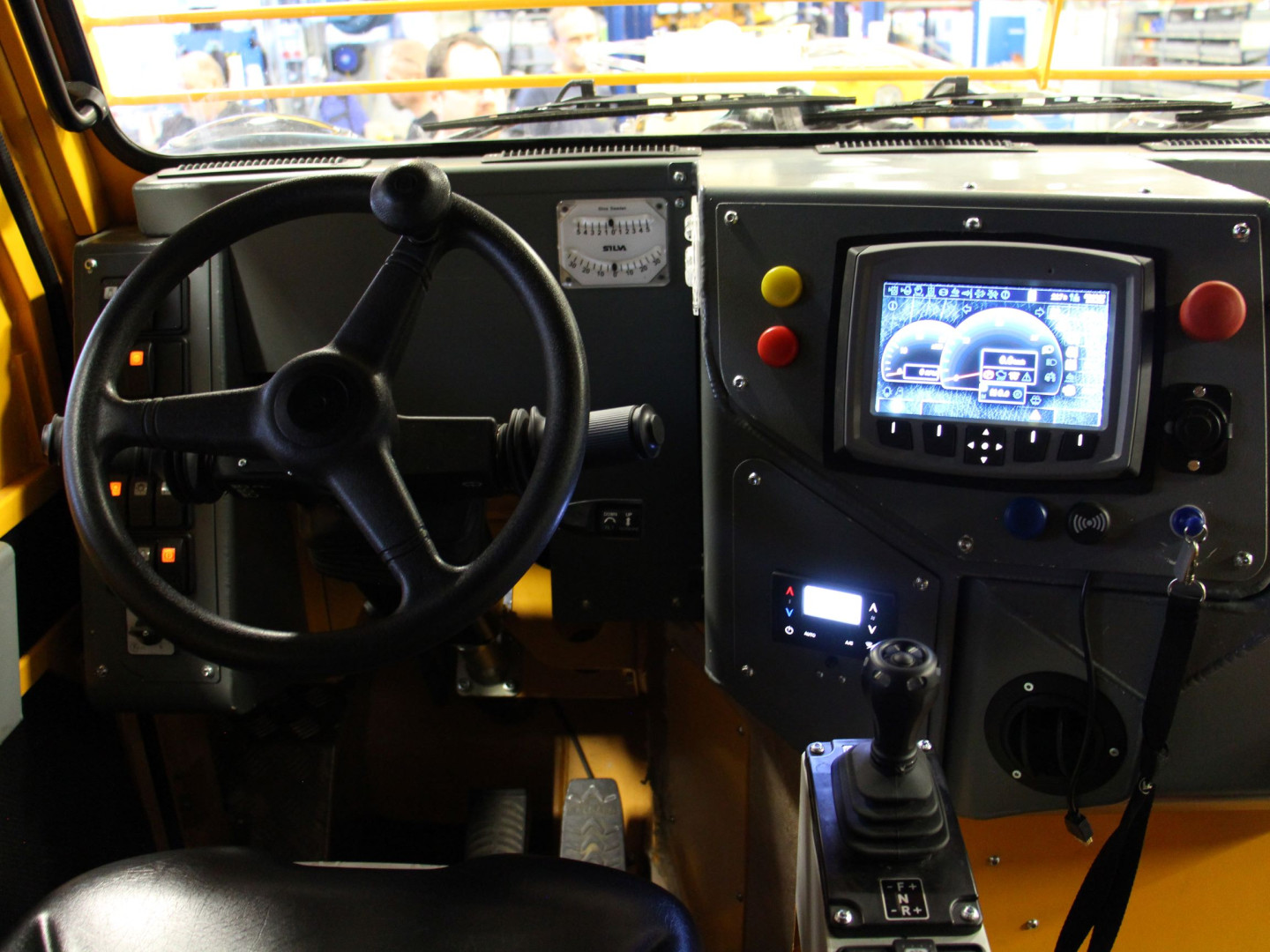

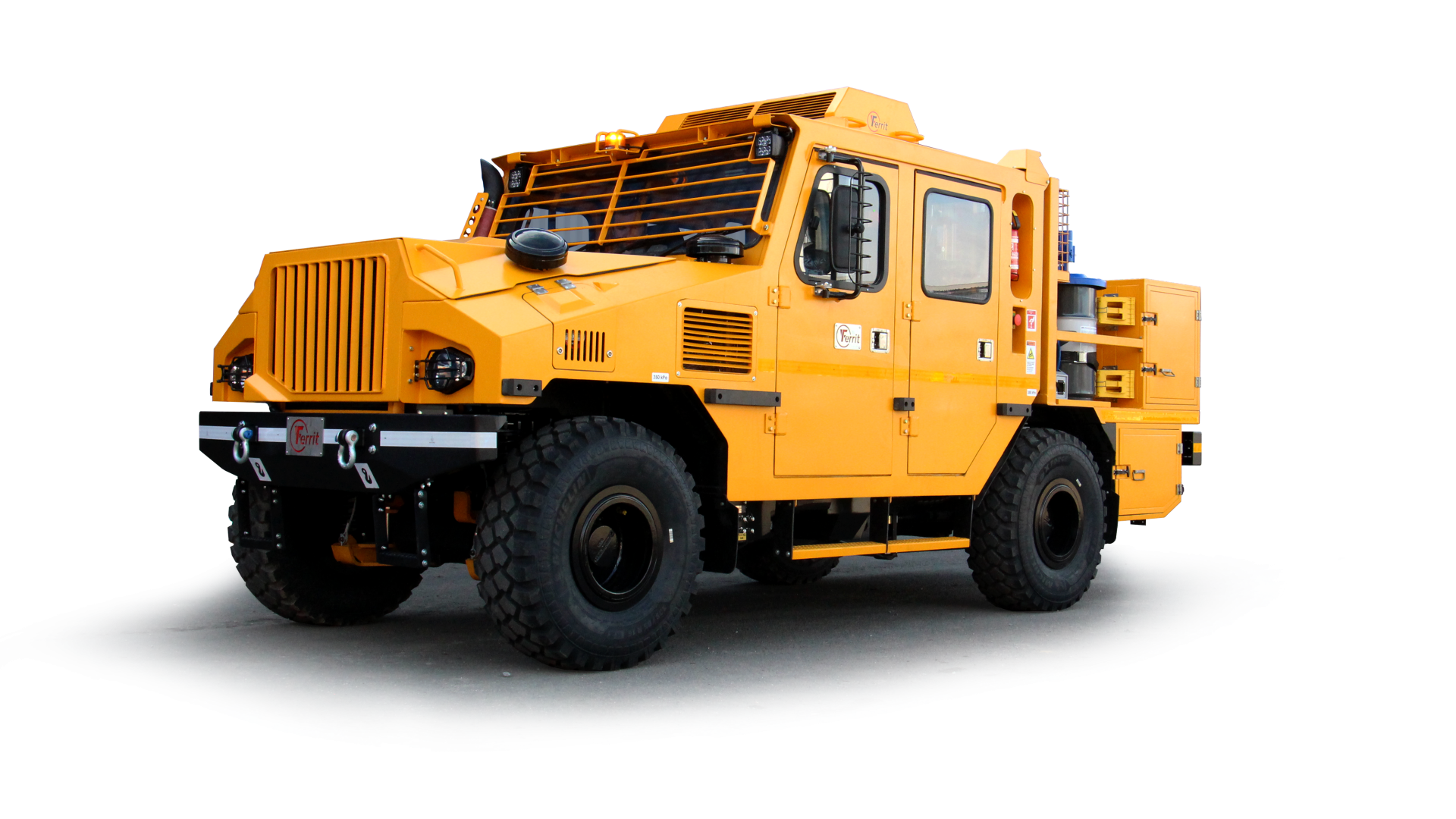

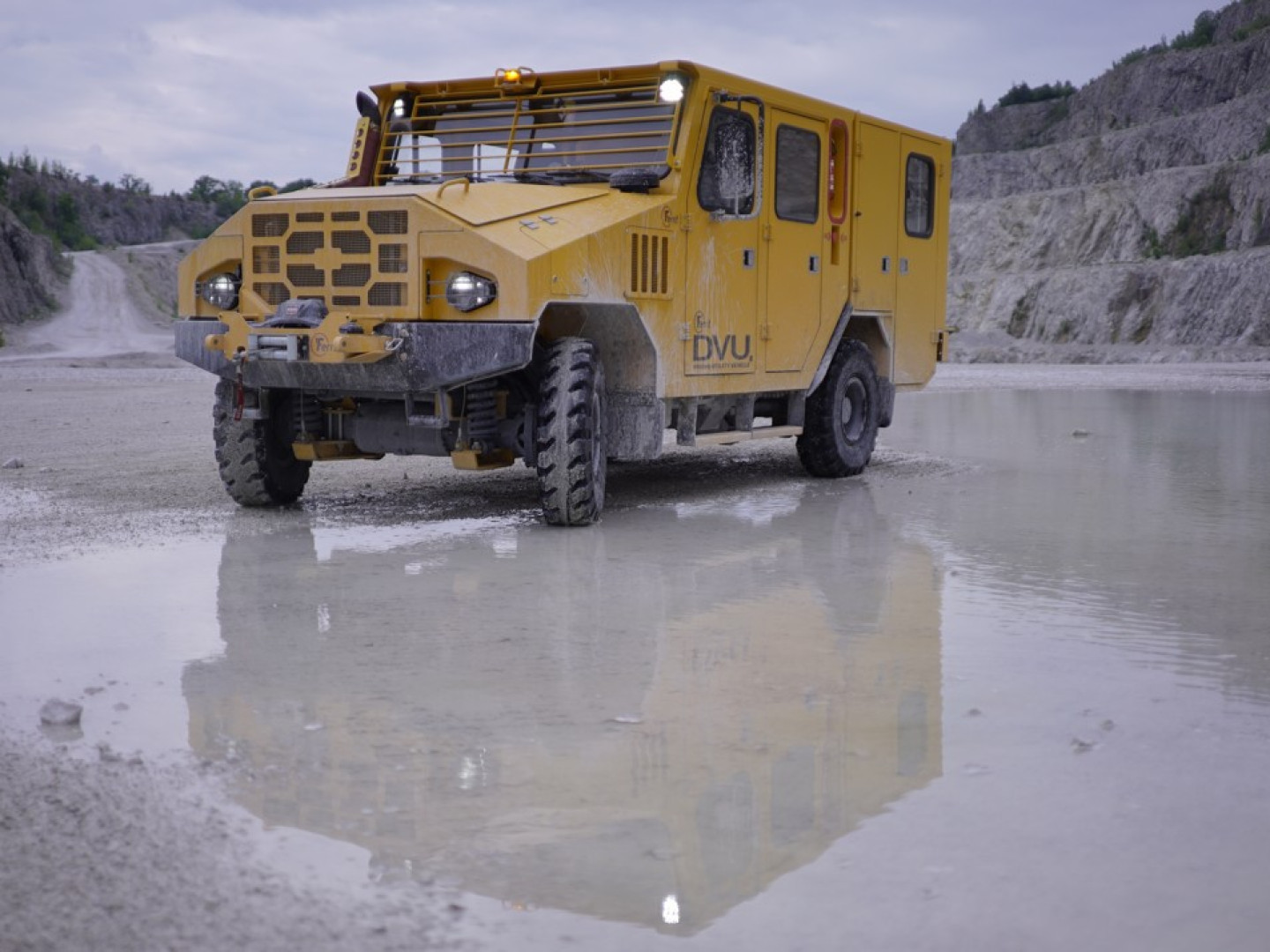

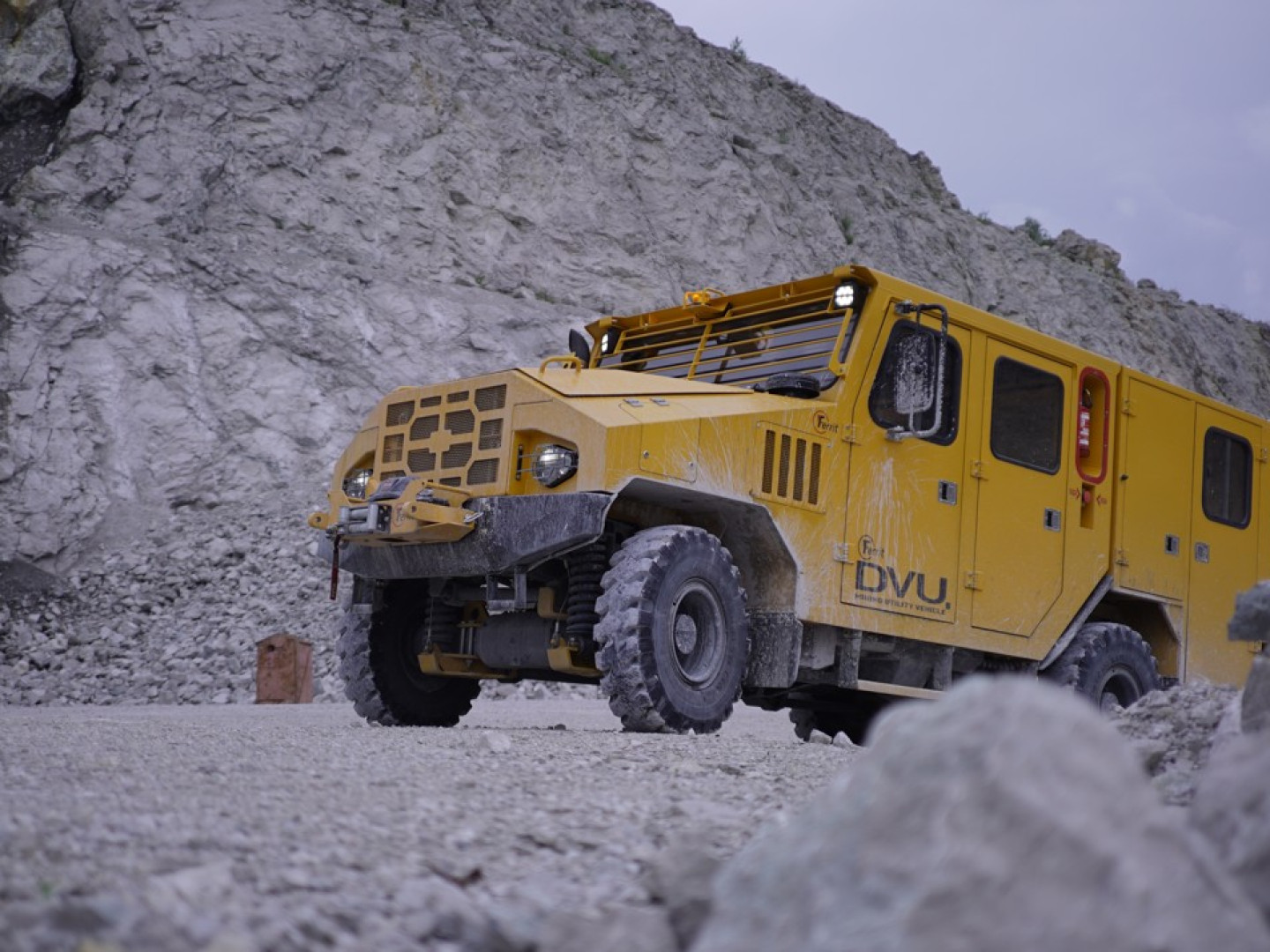

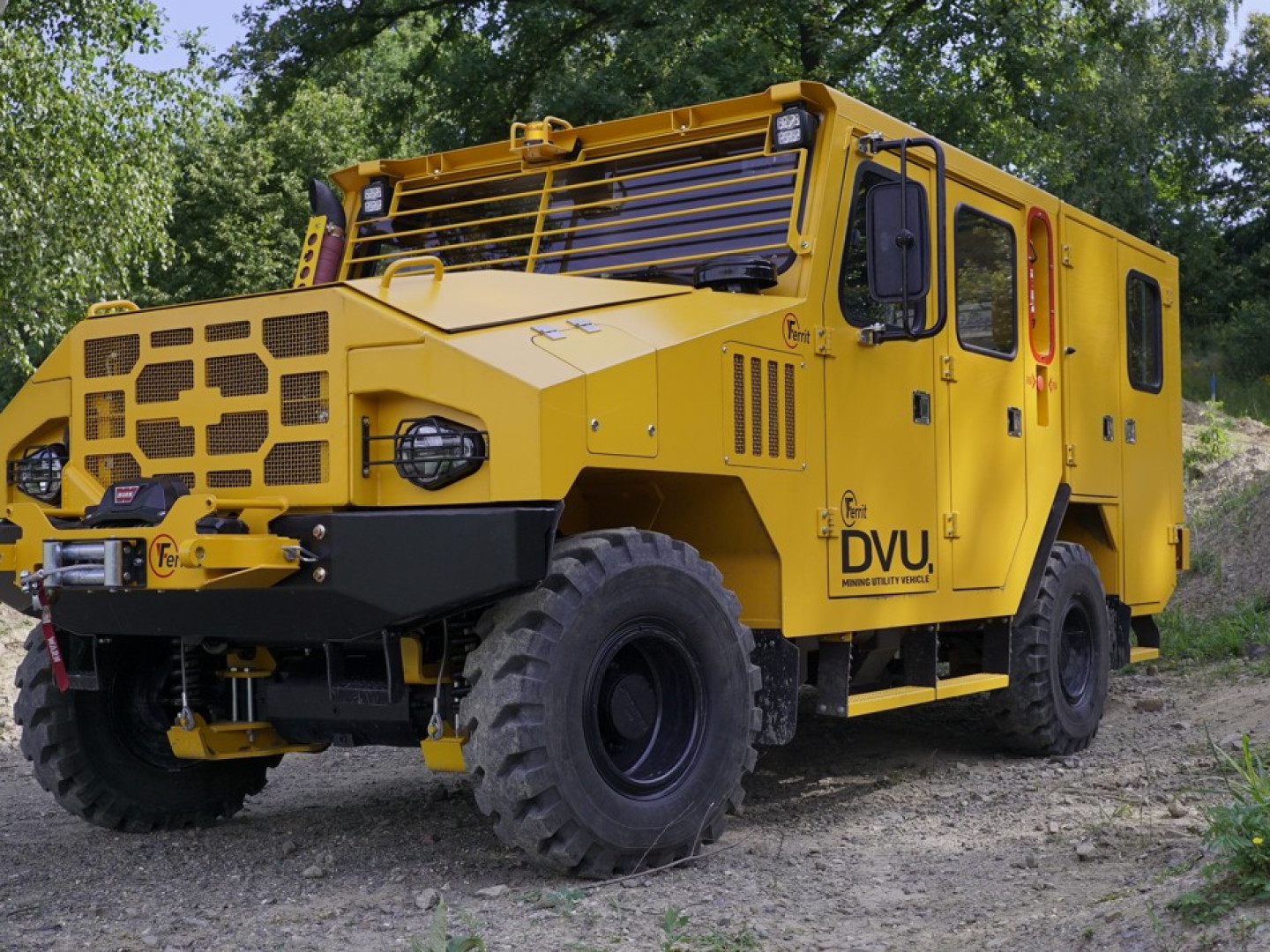

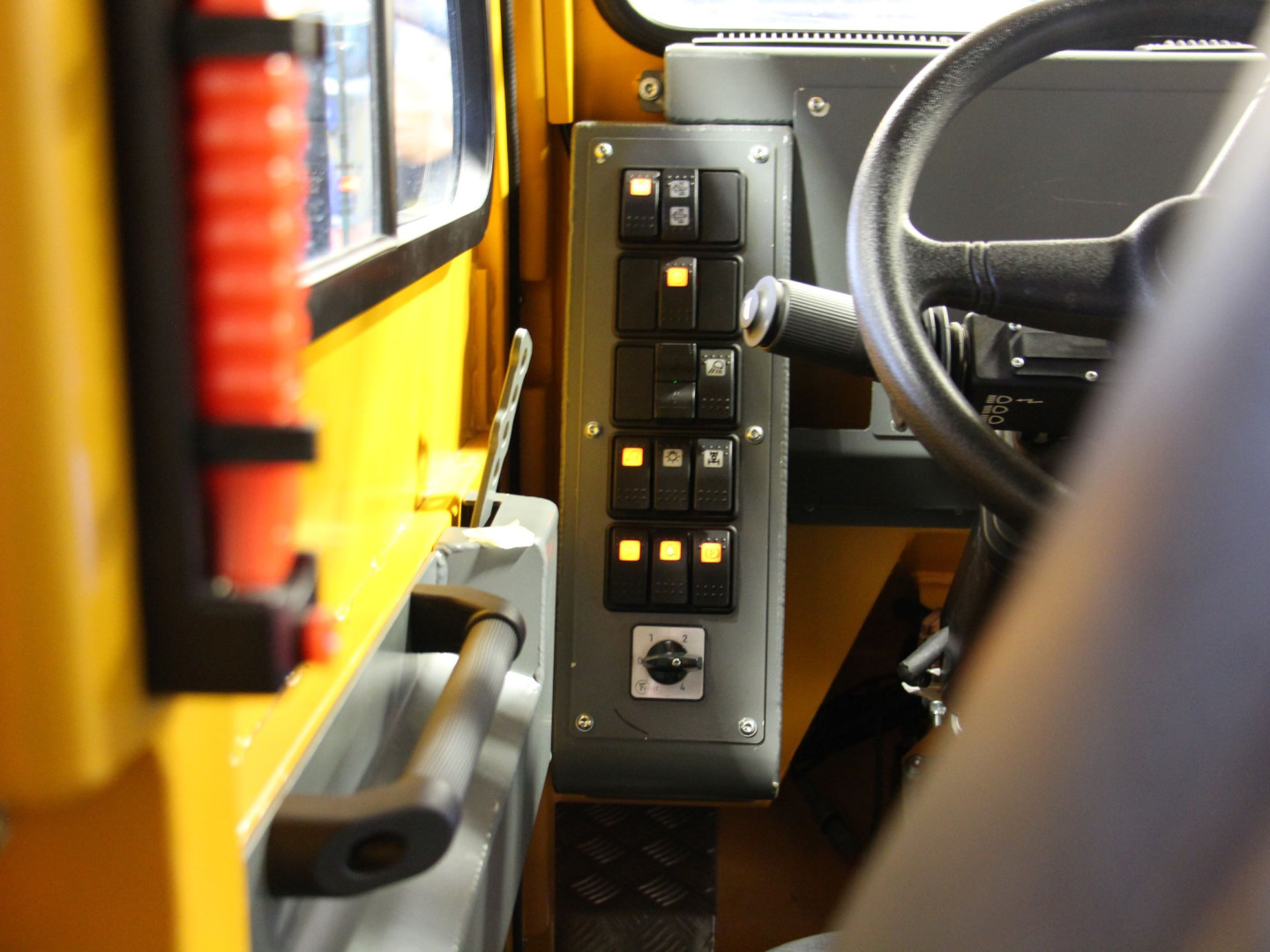

DVU es un vehículo de dos ejes con carrocería totalmente metálica para el transporte de personas y material a largas distancias en las obras mineras. El vehículo en la versión básica está adaptado para la marcha por caminos no pavimentados, en terreno accidentado con posibilidad de superar obstáculos de agua. El vehículo está propulsado por un motor diésel de combustión a través de una caja de cambios con un convertidor. Los ejes rígidos del vehículo se montan contra las carrocerías de las máquinas sobre elementos flexibles con tracción de todas ruedas permanente. El motor del vehículo está refrigerado por líquido. El sistema de freno del vehículo es de doble circuito. El manejo del vehículo es hidráulico con dirección asistida, eje delantero manejado.

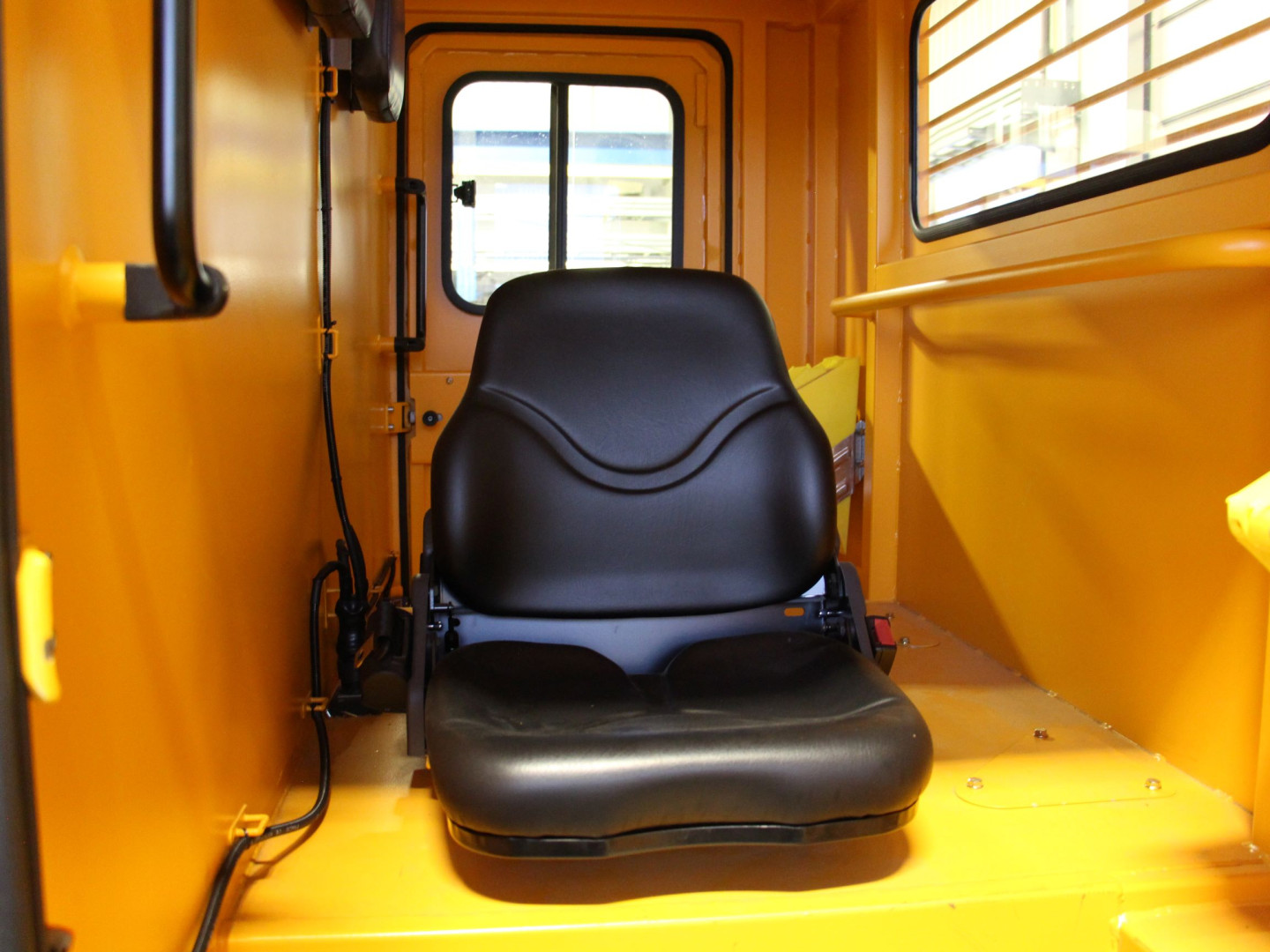

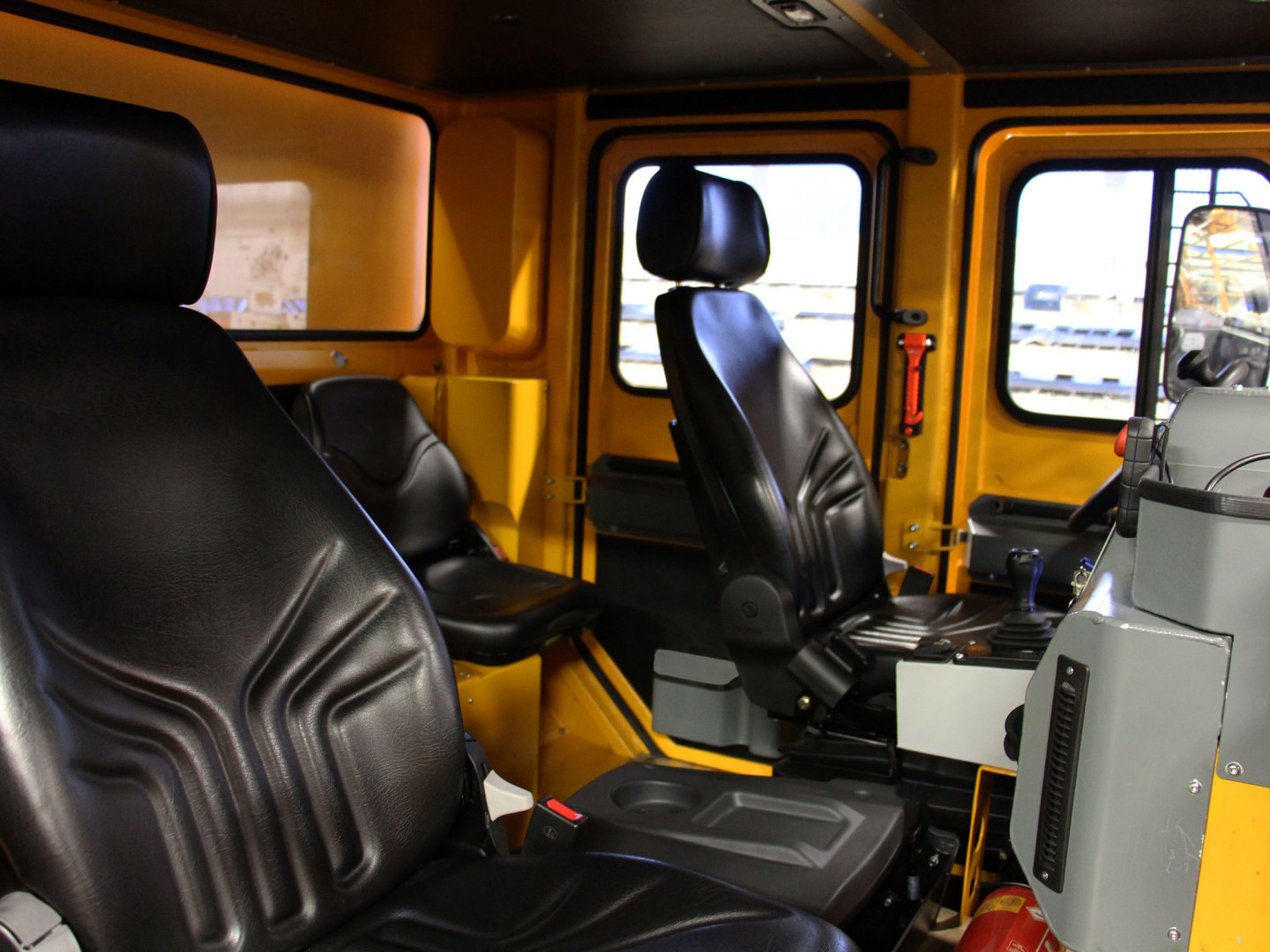

En el diseño básico, el vehículo tiene capacidad para 1 + 4 personas con una plataforma con la capacidad de carga de 1000 kg. Los asientos del conductor y del pasajero tienen suspensión mecánica. Hay asientos plegables adecuados disponibles para el resto de la tripulación. La carrocería del vehículo está hecha de diferentes espesores de láminas de acero con refuerzos de perfil de acero. La iluminación del vehículo es según el decreto para la marcha por la vía pública con la opción de una rampa de luz adicional.

El vehículo ofrece varias opciones: equipaje con vidrios irrompibles, cinturones de seguridad, limpiaparabrisas, espejos retrovisores, calefacción independiente, aire acondicionado, rejillas protectoras, cabrestante, filtro de ventilación, sobrepresión en la cabina, diseño para un ambiente explosivo, mayor resistencia de la carrocería, equipo de remolque, caja de herramientas de servicio. Otras modificaciones del vehículo son posibles después de consultar según los requisitos del cliente. La disposición estructural del vehículo permite la aplicación de varias superestructuras a la plataforma de carga creada de acuerdo con los requisitos del cliente en el alcance limitado.

DVU se produce en una gama de diseños con la opción de agregar una amplia gama de accesorios.

DVU

Especificación

velocidad máxima:
30 km/h
dimensión (longitud-ancho-alto):
5 419-5 800 x 2 090 x 2 600 mm
peso (en espera):
4.900 kg
peso total:
6.500 kg

*Los datos técnicos indicados son solo informativos y pueden modificarse según los requisitos del cliente. Póngase en contacto con nuestro representante para obtener más información y una solución a medida.

Estoy interesado

Tipos de vehículos DVU

DE SERVICIO NDVU-S01F

Descripción básica

La superestructura está diseñada para transportar a dos personas y, al mismo tiempo, cumple la función de cabina de servicio. Permite transportar de forma segura a los trabajadores y las herramientas y el equipo necesarios directamente al lugar de la intervención. Se monta en el bastidor del vehículo.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 780 x 2 000 x 1 912 [mm]

Capacidad de personas

2 personas

Capacidad de carga

1 100 [kg]

PLATAFORMA NDVU-UP01F

Descripción básica

La superestructura está diseñada para transportar material a granel, piezas de repuesto u otro equipo técnico en operaciones subterráneas. La superficie de la plataforma está provista de un patrón antideslizante. La plataforma puede equiparse con laterales plegables de hasta 720 mm de altura. A los lados, la plataforma está equipada con dos cajas para guardar herramientas.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 741 x 2 000 x 1 900 [mm]

Dimensiones de la superficie de carga (largo x ancho x alto)

1 568 x 2 000 x 1 170 [mm]

Capacidad de carga

1 600 [kg]

PLATAFORMA CON BRAZO MANIPULADOR NDVU-PR01F

Descripción básica

La superestructura está diseñada para el transporte de materiales y la manipulación de cargas mediante un brazo hidráulico. Los soportes hidráulicos abatibles integrados garantizan la estabilidad del vehículo durante la manipulación de cargas pesadas. La superficie de la plataforma de carga está provista de un patrón antideslizante. La plataforma puede equiparse con laterales abatibles de hasta 720 mm de altura. A los lados, la plataforma está equipada con dos cajas para guardar herramientas.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 744 x 2 000 x 1 975 [mm]

Dimensiones de la superficie de carga (largo x ancho x alto)

1 095 x 2 000 x 1 170 [mm]

Capacidad de carga

1 100 [kg]

Capacidad de carga del brazo hidráulico

1 000 - 375 [kg]

Alcance del brazo

1,2 - 3,2 [m]

TALLER MÓVIL NDVU-DEPO02F

Descripción básica

La superestructura está especialmente diseñada como estación de servicio móvil (taller) y, al mismo tiempo, como medio de transporte para el traslado de material o piezas de repuesto necesarias para el mantenimiento de máquinas y equipos en operaciones subterráneas. El espacio interior de la plataforma está dividido en una parte de servicio (cajas de almacenamiento, soportes para herramientas) y una parte de transporte. El depósito está equipado con una prensa de lubricación neumática con depósito de grasa, un compresor neumático y una soldadora, que también sirve como fuente de energía eléctrica. Todo el equipamiento integrado se alimenta desde el circuito hidráulico de la máquina. La superficie de carga está provista de un patrón antideslizante. La plataforma está equipada con laterales abatibles de 720 mm de altura.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 780 x 2 000 x 1 975 [mm]

Dimensiones de la superficie de carga (largo x ancho x alto)

1 440 x 1 200 x 1 040 [mm]

Capacidad de carga

1 100 [kg]

Fijación al vehículo

Montaje fijo (estructura atornillada)

Capacidad de carga del brazo hidráulico

1 000 - 375 [kg]

Alcance del brazo

1,2 - 3,2 [m]

Control del brazo

Palanca hidráulica

Prensa lubricante

Tambor de enrollado, capacidad 50 [kg]

Cimpresor

450 [l/min]

Agregado de soldadura

6 [kVA]

TANQUE PARA COMUSTIBLES NDVU-PHM01F

Descripción básica

La superestructura está diseñada para el transporte y suministro de combustibles (por ejemplo, gasóleo) en operaciones mineras subterráneas. Gracias a la unidad de bombeo integrada, permite el repostaje local directamente en la zona de operación minera, sin necesidad de que las máquinas regresen a la estación de bombeo central. La manguera de bombeo, alojada en un tambor enrollador, está equipada con una pistola de suministro automática. El depósito está equipado con una tapa con cierre, una válvula de seguridad, ventilación, boca de llenado y medidor de nivel.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 740 x 2 000 x 1 280 [mm]

Capacidad de tanque

900 [l]

PLATAFORMA ELEVADORA NDVU-ZP01F

Descripción básica

La superestructura sirve como plataforma elevadora para dos personas y está diseñada para realizar trabajos de montaje, inspección y mantenimiento en altura en entornos subterráneos. El dispositivo elevador está formado por un mecanismo de tijera accionado por el sistema hidráulico del vehículo. Para estabilizar la plataforma se utilizan dos soportes estabilizadores hidráulicos extensibles.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 740 x 2 000 x 2 500 [mm]

Dimensiones de la plataforma de trabajo (L x An x Al)

1 000 x 1 600 x 750 [mm]

Fijación al vehículo

Montaje fijo (estructura atornillada)

Capacidad de carga

450 [kg]

Altura máxima

4 700 [mm]

CABINA PARA EL TRANSPORTE DE PERSONAS NDVU-KO02F

Descripción básica

La superestructura está diseñada para el transporte seguro de 8 personas en operaciones mineras subterráneas. La cabina está diseñada con especial atención a la seguridad, la comodidad y la resistencia a condiciones de funcionamiento extremas (polvo, humedad).El revestimiento está fabricado con piezas de chapa con aislamiento térmico y acústico. El acceso a la cabina se realiza a través de puertas laterales equipadas con cristales de seguridad transparentes. Los umbrales de entrada y el suelo están provistos de una superficie antideslizante. La cabina está equipada con barras y asideros para un agarre seguro.

Parámetros técnicos básicos

Dimensiones exteriores (L x An x Al)

1 940 x 2 000 x 2 600 [mm]

Capacidad de personas

8 personas

Fijación al vehículo

Montaje fijo (estructura atornillada)

Tipo de cinturones

Cinturones de seguridad de 3 puntos
