DVU

Veículo utilitário

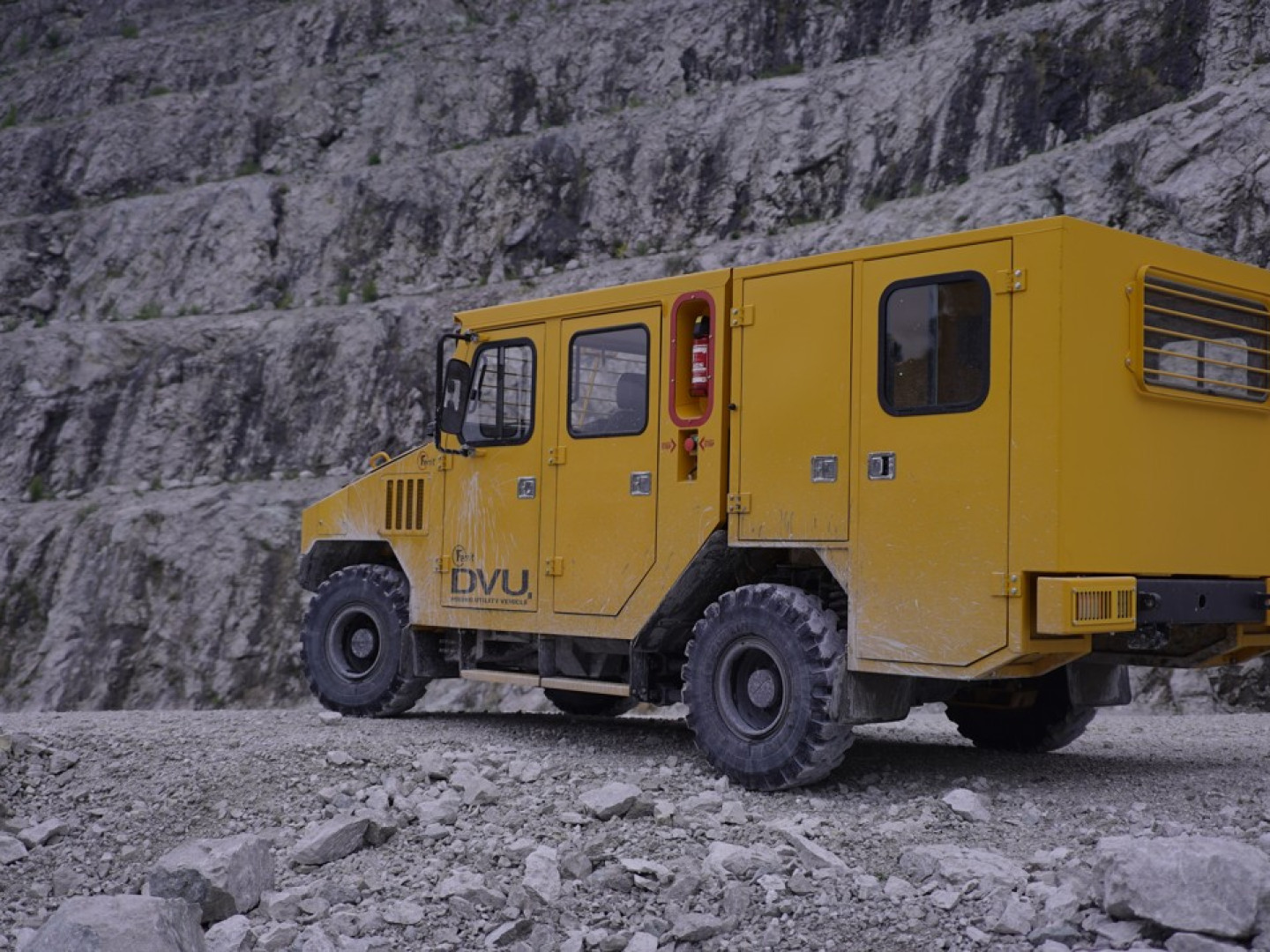

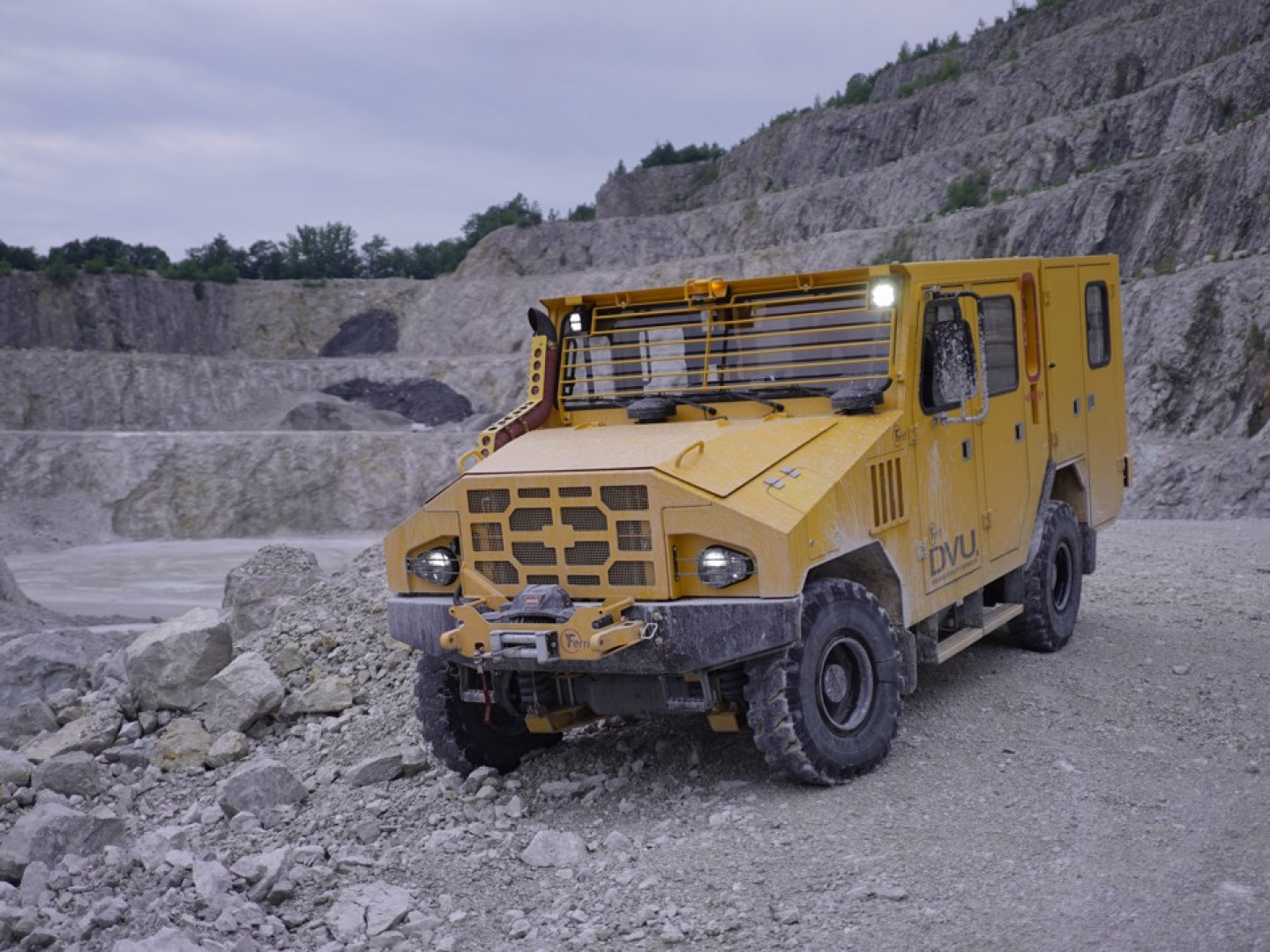

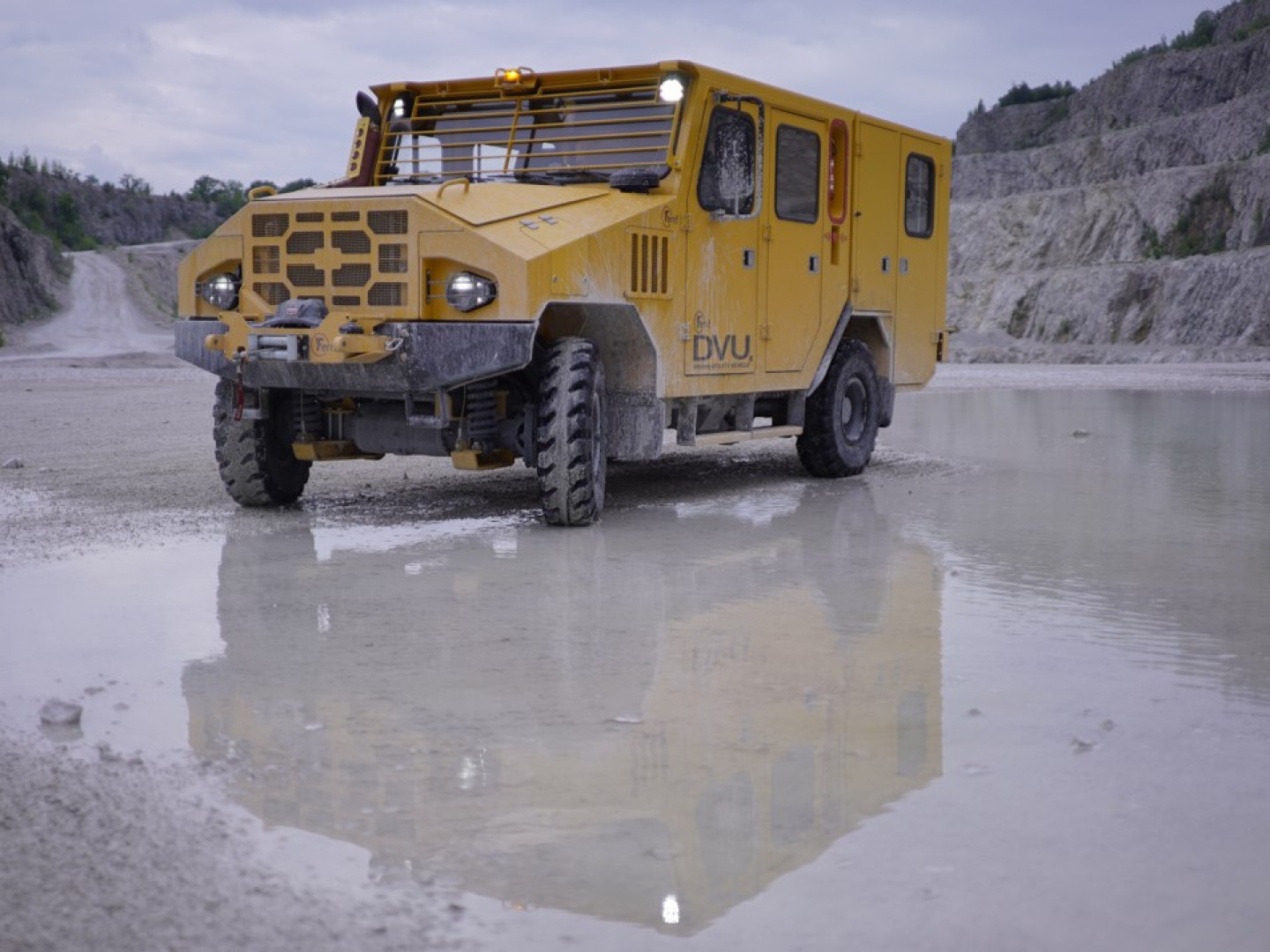

O robusto veículo de dois eixos com carroceria totalmente toda em metal é a solução ideal para o transporte de pessoas e materiais por distâncias maiores em um ambiente de mineração exigente. A versão básica do veículo é adaptada para dirigir em estradas não pavimentadas, em terrenos acidentados, com a possibilidade de superar obstáculos de água.

Graças ao seu design modular, o DUVx.1F oferece a possibilidade de modificações individuais e a adição de uma ampla gama de acessórios para aprimorar a funcionalidade do veículo de acordo com as necessidades específicas do cliente.

  • Cabine ROPS-FOPS em conformidade com a ISO
  • Troca de marchas automática
  • Sistema automático de extinção de incêndios

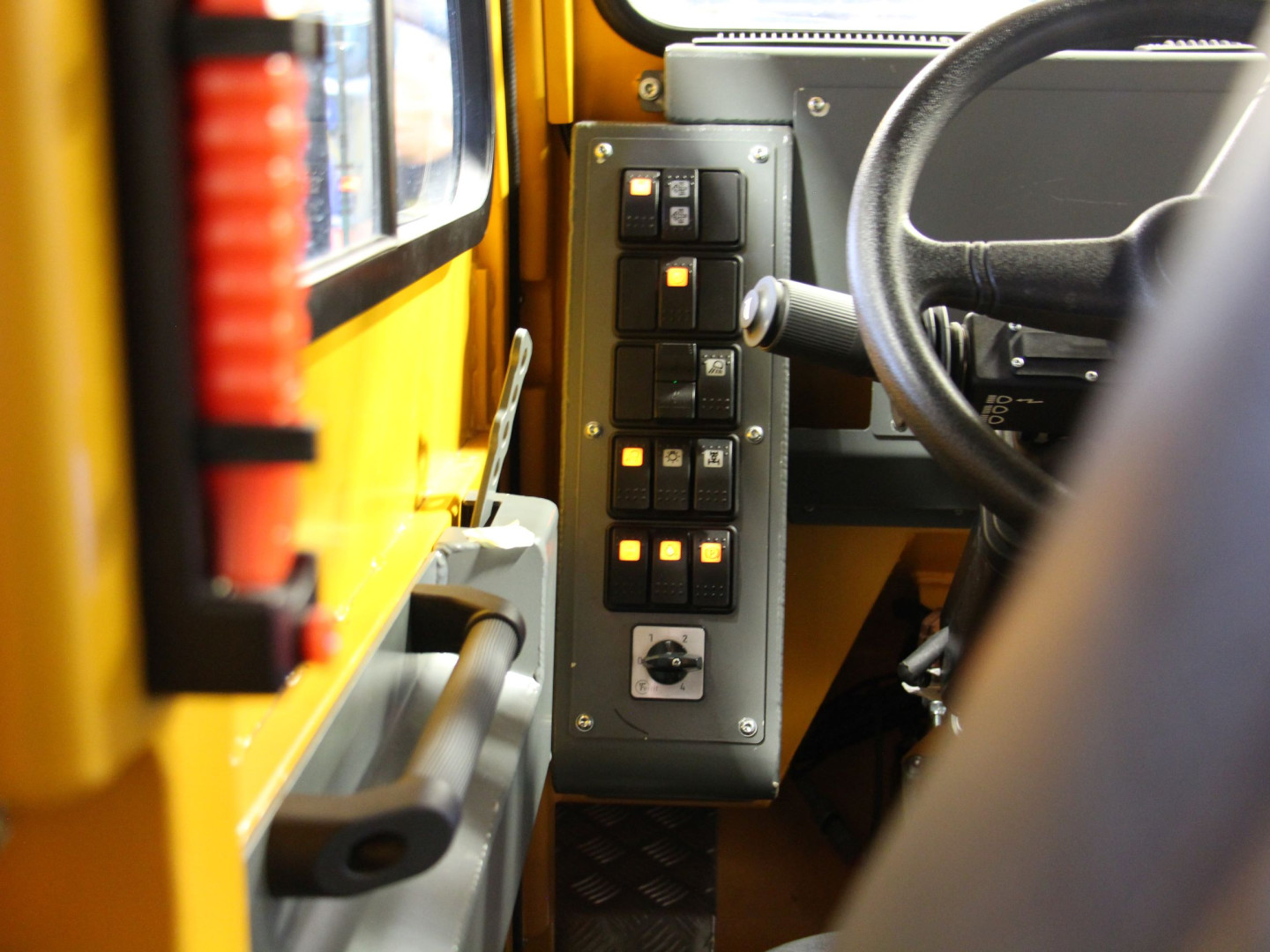

  • Sistema eletrônico de controle e segurança
  • Design modular
  • Ampla gama de acessórios

TIPOS DE VEÍCULOS

  • Plataforma universal
  • Plataforma com manipulador de braço
  • Caminhão-tanque de água
  • DEPÓSITO(mesa de trabalho totalmente equipada, gerador a diesel, unidade de solda potente, circuito hidráulico para conexão de equipamentos adicionais)
  • Veículo de inspeção
  • Cabine para transporte de passageiros
  • Caminhão-tanque de combustível
  • Plataforma de elevação tipo tesoura
  • Outros projetos com base nos requisitos do cliente
DVU

Especificação

velocidade máx:
30 km/h
dimensão (c-l-a):
5 419-5 800 x 2 090 x 2 600 mm
peso morto:
4 900 kg

*Os dados técnicos indicados são apenas informativos e podem ser ajustados de acordo com os requisitos do cliente. Contacte o nosso representante para mais informações e uma solução sob medida.

Tenho interesse

Tipos de veículos DVU

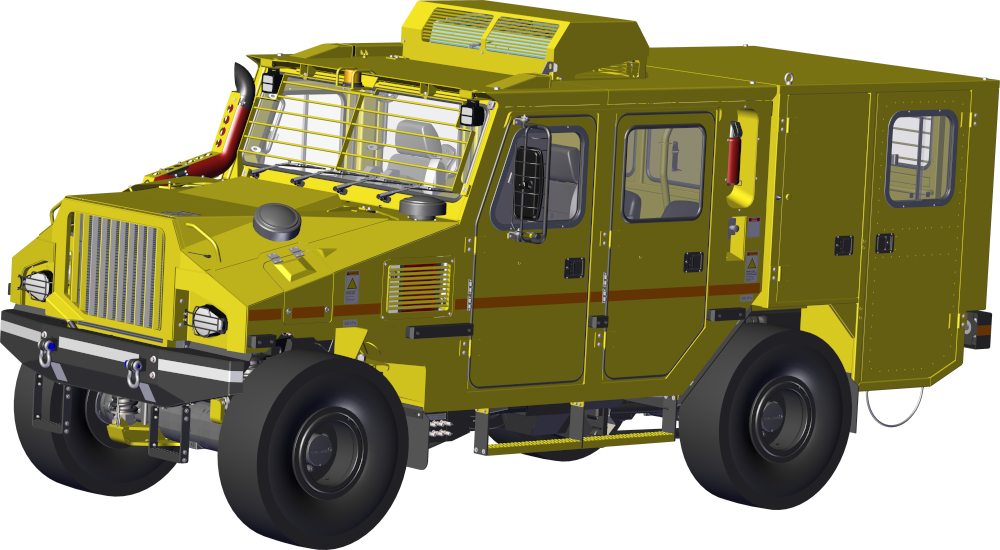

DE SERVIÇO NDVU-S01F

Descrição básica

A superestrutura é destinada ao transporte de duas pessoas e, ao mesmo tempo, funciona como cabine de serviço. Permite o transporte seguro de trabalhadores e das ferramentas e equipamentos necessários diretamente para o local da intervenção. É montada na estrutura do veículo.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 780 x 2 000 x 1 912 [mm]

Capacidade de pessoas

2 pessoas

Capacidade de carga

1 100 [kg]

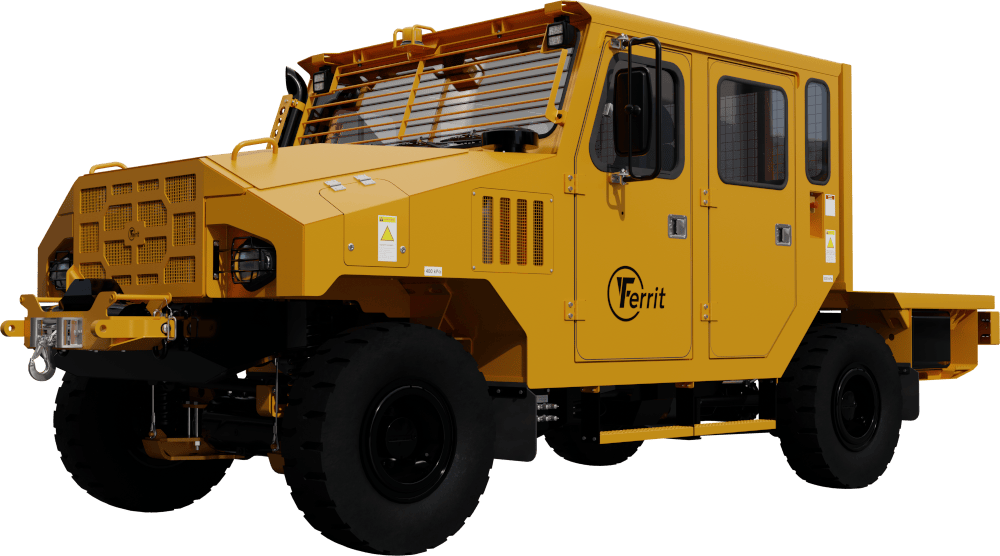

PLATAFORMA NDVU-UP01F

Descrição básica

A superestrutura destina-se ao transporte de material a granel, peças sobressalentes ou outro equipamento técnico em operações subterrâneas. A superfície da área de carga é equipada com um padrão antiderrapante. A plataforma pode ser equipada com laterais rebatíveis com altura de até 720 mm. Nas laterais, a plataforma é equipada com duas caixas para armazenamento de ferramentas.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 741 x 2 000 x 1 900 [mm]

Dimensões da área de carga (C x L x A)

1 568 x 2 000 x 1 170 [mm]

Capacidade de carga

1 600 [kg]

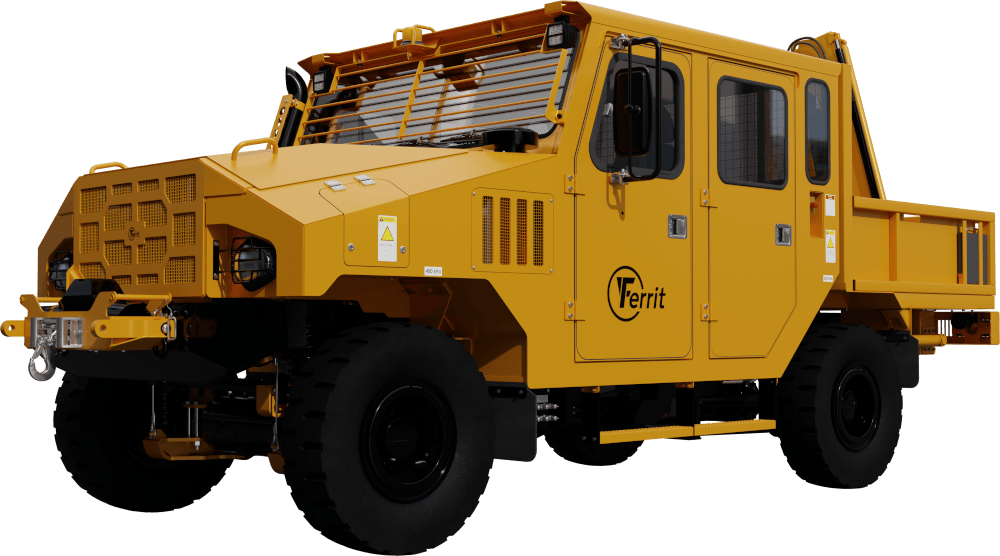

PLATAFORMA COM BRAÇO DE MANIPULAÇÃO NDVU-PR01F

Descrição básica

A superestrutura é destinada ao transporte de materiais e à movimentação de cargas por meio de um braço hidráulico. Os suportes hidráulicos rebatíveis integrados garantem a estabilidade do veículo durante a movimentação de cargas pesadas. A superfície da área de carga é equipada com um padrão antiderrapante. A plataforma pode ser equipada com laterais rebatíveis com altura de até 720 mm. Nas laterais, a plataforma é equipada com duas caixas para armazenamento de ferramentas.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 744 x 2 000 x 1 975 [mm]

Dimensões da área de carga (C x L x A)

1 095 x 2 000 x 1 170 [mm]

Capacidade de carga

1 100 [kg]

Capacidade de carga do braço hidráulico

1 000 - 375 [kg]

Alcance do braço

1,2 - 3,2 [m]

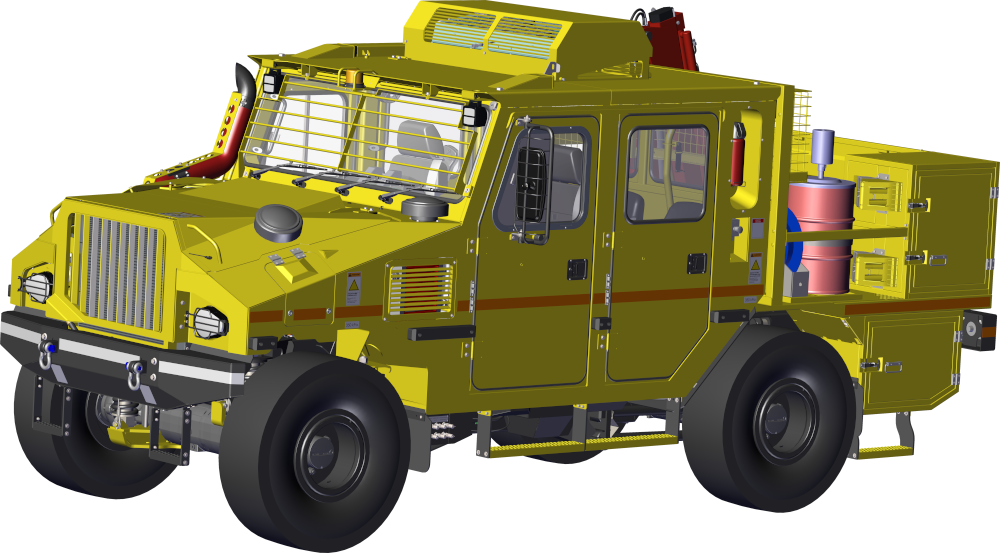

OFICINA MÓVEL NDVU-DEPO02F

Descrição básica

A superestrutura foi especialmente concebida como posto de serviço móvel (oficina) e, ao mesmo tempo, como meio de transporte para o transporte de material ou peças sobressalentes necessárias para a manutenção de máquinas e equipamentos em operações subterrâneas. O espaço interno da plataforma é dividido em uma parte de serviço (caixas de armazenamento, suportes para ferramentas) e uma parte de transporte. O depósito está equipado com uma prensa de lubrificação pneumática com reservatório de graxa, compressor pneumático e soldador, que também serve como fonte de energia elétrica. Todo o equipamento embutido é acionado pelo circuito hidráulico da máquina. A superfície da área de carga é revestida com um padrão antiderrapante. A plataforma está equipada com laterais rebatíveis com uma altura de 720 mm.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 780 x 2 000 x 1 975 [mm]

Dimensões da área de carga (C x L x A)

1 440 x 1 200 x 1 040 [mm]

Capacidade de carga

1 100 [kg]

Fixação no veículo

Montagem fixa (estrutura aparafusada)

Capacidade de carga do braço hidráulico

1 000 - 375 [kg]

Alcance do braço

1,2 - 3,2 [m]

Controle do braço

Alavanca hidráulica

Prensa lubrificante

Tambor de enrolamento, capacidade 50 [kg]

Compressor

450 [l/min]

Unidade de soldagem

6 [kVA]

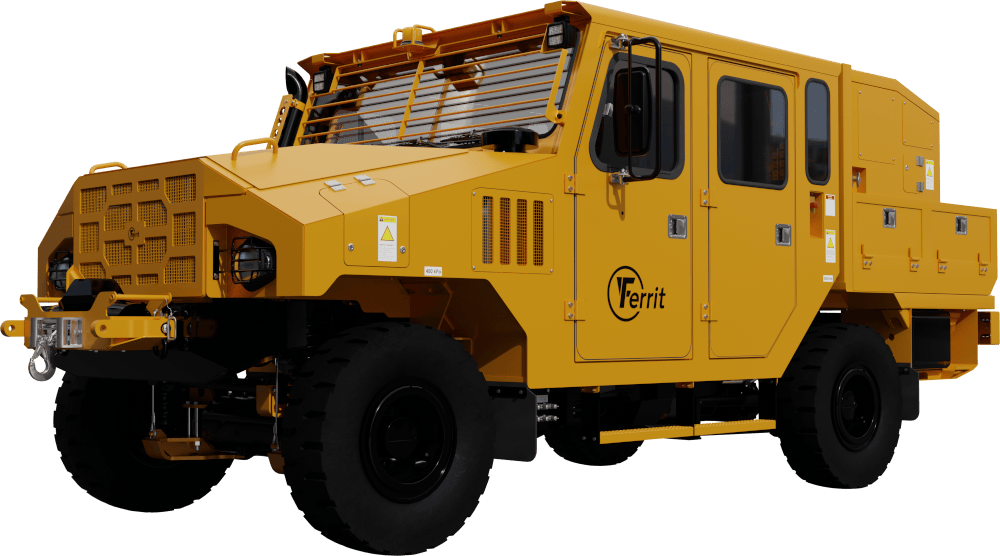

RESERVATÓRIO DE COMBUSTÍVEL NDVU-PHM01F

Descrição básica

A superestrutura é destinada ao transporte e distribuição de combustíveis (por exemplo, gasóleo) em operações mineiras subterrâneas. Graças à unidade de bombeamento integrada, permite o reabastecimento local de combustível diretamente na área de operações mineiras, sem a necessidade de retornar as máquinas à estação de bombeamento central. A mangueira de bombeamento armazenada no tambor enrolador está equipada com uma pistola de abastecimento automática. O tanque está equipado com uma tampa com fechadura, válvula de segurança, ventilação, bocal de enchimento e medidor de nível.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 740 x 2 000 x 1 280 [mm]

Capacidade do depósito

900 [l]

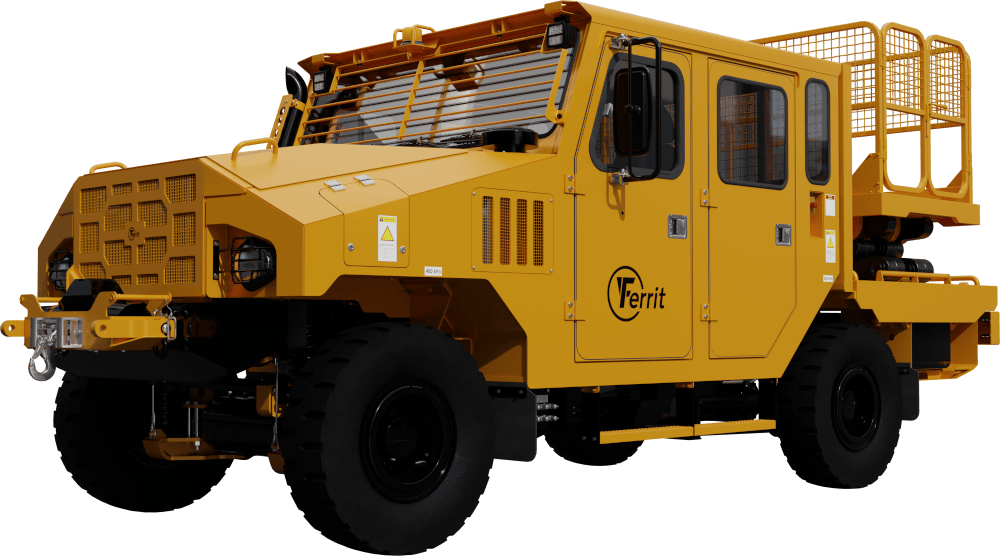

PLATAFORMA ELEVATÓRIA NDVU-ZP01F

Descrição básica

A superestrutura serve como plataforma elevatória para duas pessoas e destina-se à realização de trabalhos de montagem, inspeção e manutenção em alturas elevadas em ambientes subterrâneos. O dispositivo elevatório é constituído por um mecanismo em tesoura, acionado pelo sistema hidráulico do veículo. Para estabilizar a plataforma, são utilizadas duas escoras estabilizadoras hidráulicas extensíveis.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 740 x 2 000 x 2 500 [mm]

Dimensões da plataforma de trabalho (C x L x A)

1 000 x 1 600 x 750 [mm]

Fixação no veículo

Montagem fixa (estrutura aparafusada)

Capacidade de carga

450 [kg]

Altura máxima

4 700 [mm]

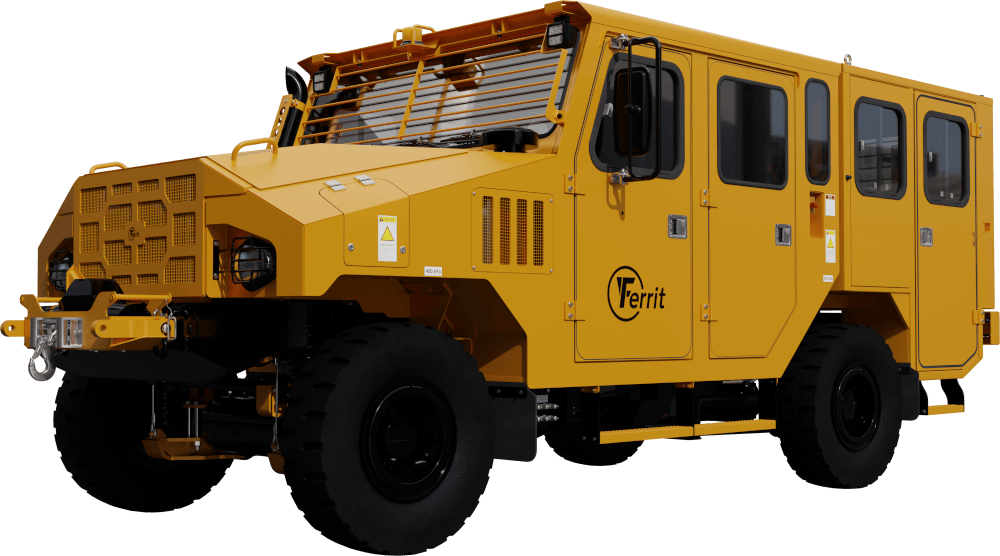

CABINE PARA TRANSPORTE DE PESSOAS NDVU-KO02F

Descrição básica

A superestrutura é destinada ao transporte seguro de 8 pessoas em operações de mineração subterrâneas. A cabine foi projetada com ênfase na segurança, conforto e resistência a condições operacionais extremas (poeira, umidade). O revestimento é feito de peças de chapa metálica com isolamento térmico e acústico. O acesso à cabine é feito por portas laterais com vidro de segurança transparente. Os degraus de entrada e o piso são revestidos com superfície antiderrapante. A cabine está equipada com barras e alças para uma fixação segura.

Parâmetros técnicos básicos

Dimensões externas (C x L x A)

1 940 x 2 000 x 2 600 [mm]

Capacidade de pessoas

8 pessoas

Fixação no veículo

Montagem fixa (estrutura aparafusada)

Tipo de cintos

Cintos de segurança de 3 pontos
