DVU

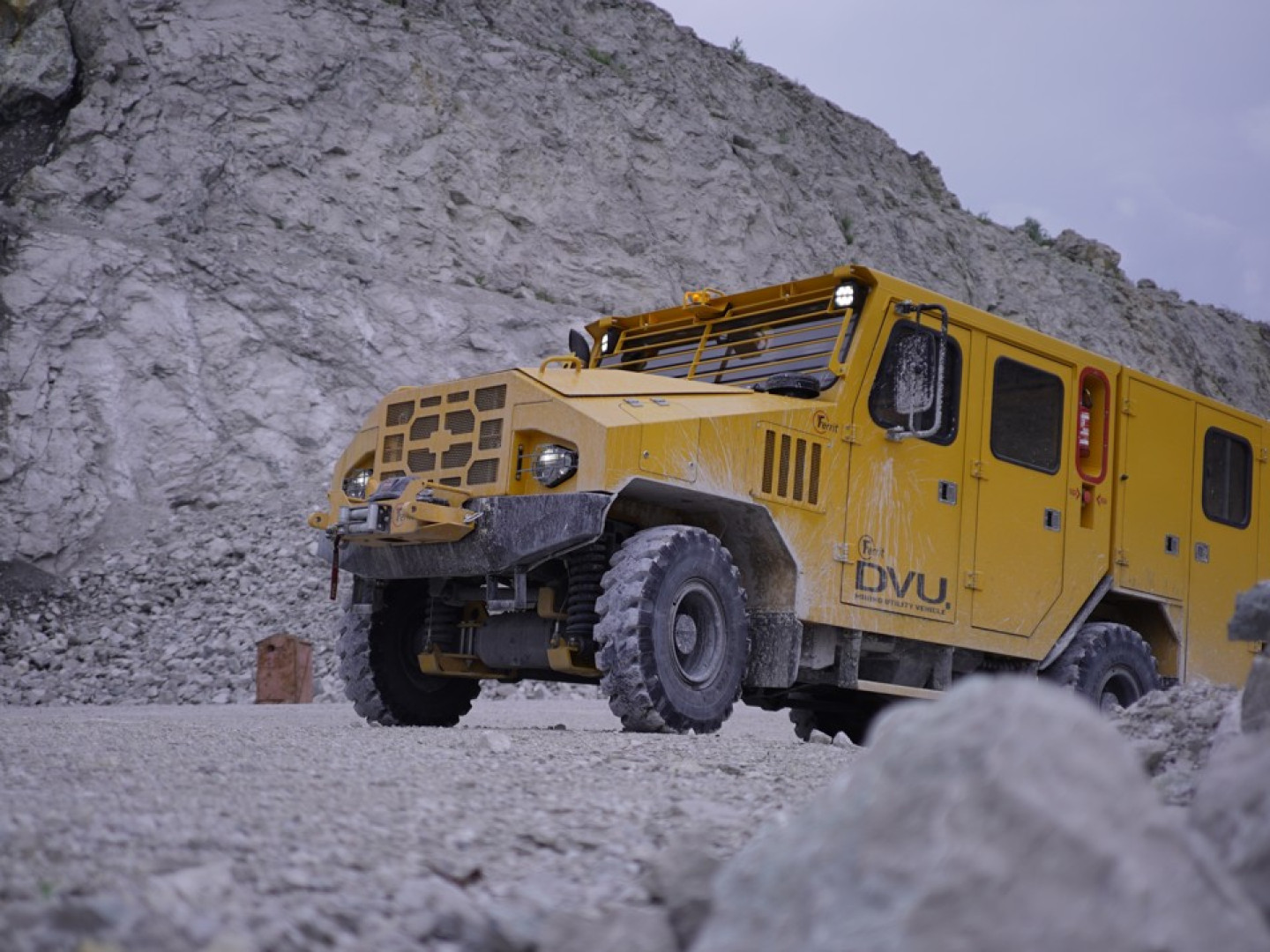

Шахтный универсальный автомобиль

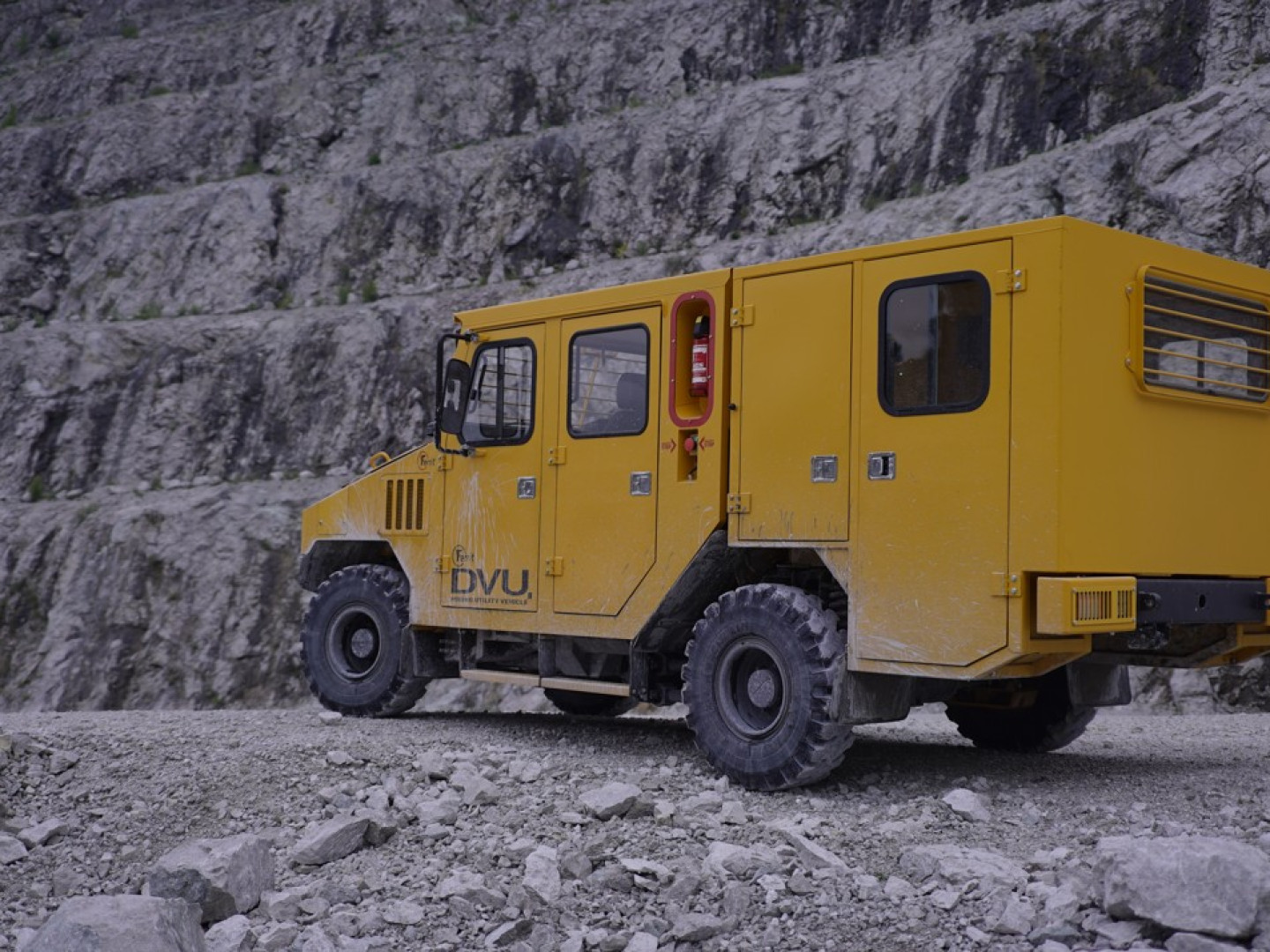

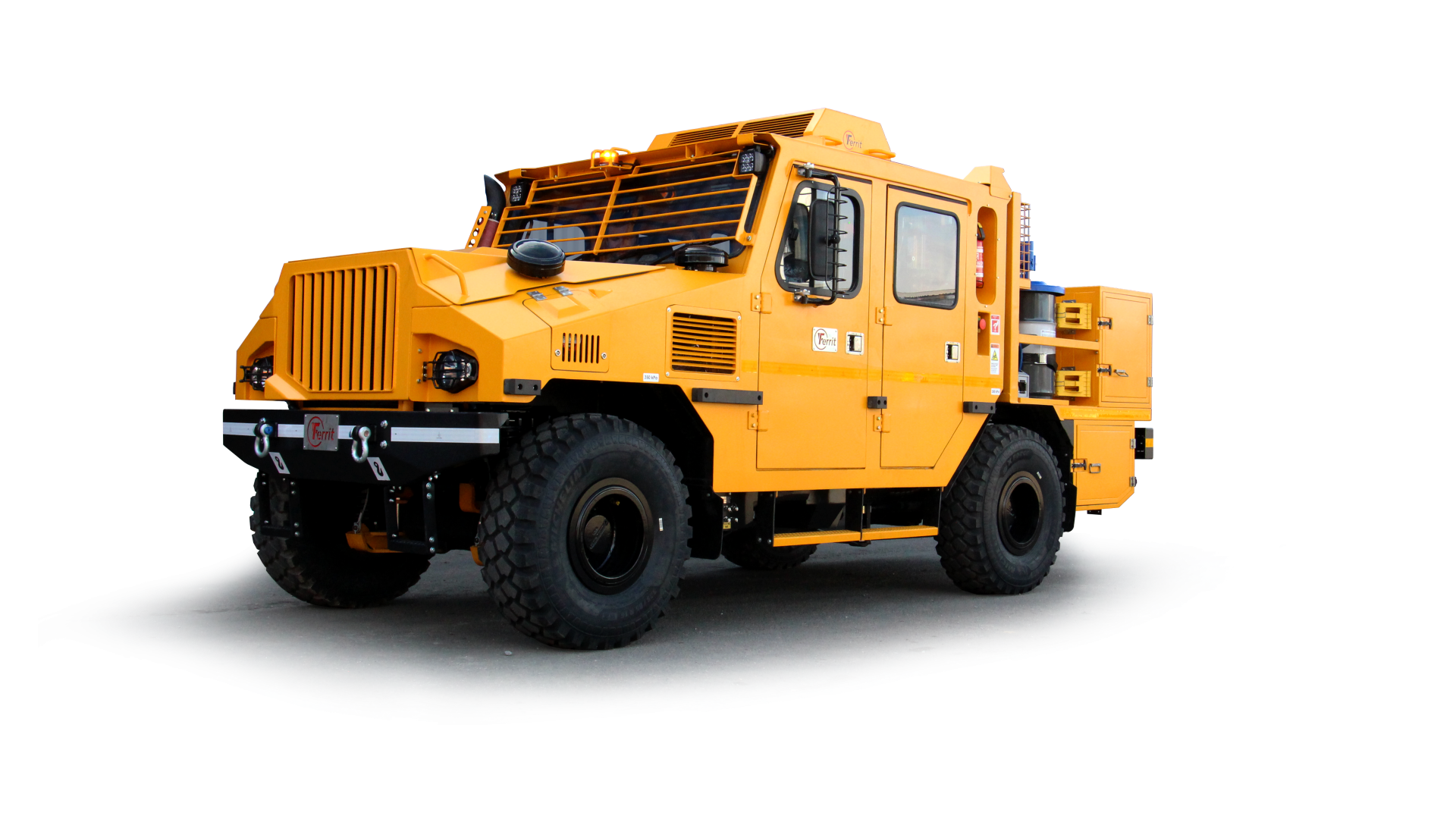

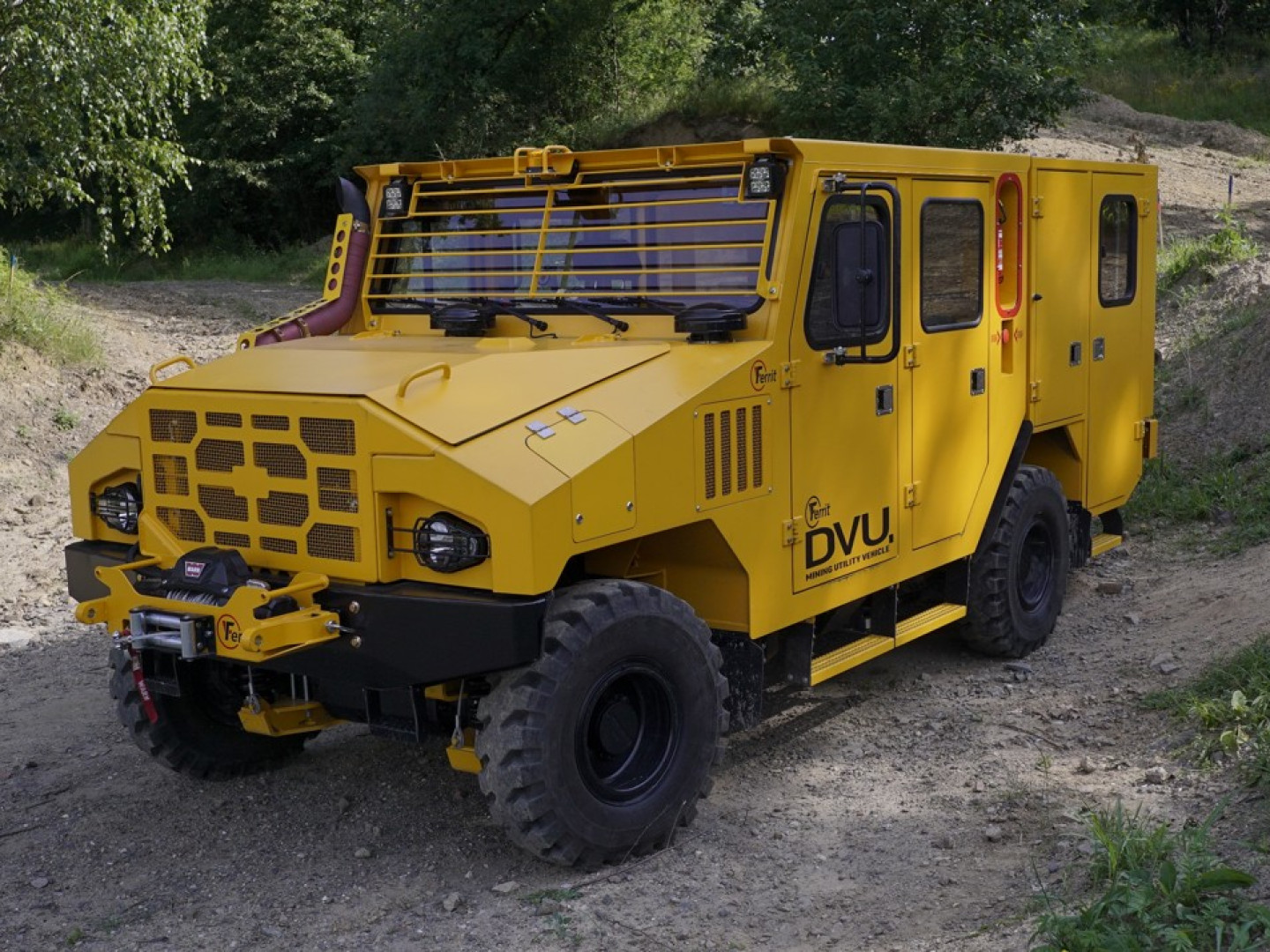

Шахтный универсальный автомобиль - это двухосный автомобиль с цельнометаллическим кузовом для обеспечения транспортировки людей и материала на большие расстояния в горных выработках.

Автомобиль в базовой комплектации приспособлен для передвижения по грунтовым дорогам, пересеченной местности, с возможностью преодоления водных преград.

DVU приводится в движение дизельным двигателем через коробку передач с трансформатором. Жесткие оси автомобиля относительно кузова размещены на амортизаторах с постоянным приводом на все колеса.

В базовой комплектации с платформой грузоподъемностью 1 000 кг в автомобиле могут разместиться 1 + 4 человек (опционально с дополнительным модулем-кабиной 1+6 человек).

Функции:

  • Двигатель с жидкостным охлаждением
  • Двухконтурная тормозная система

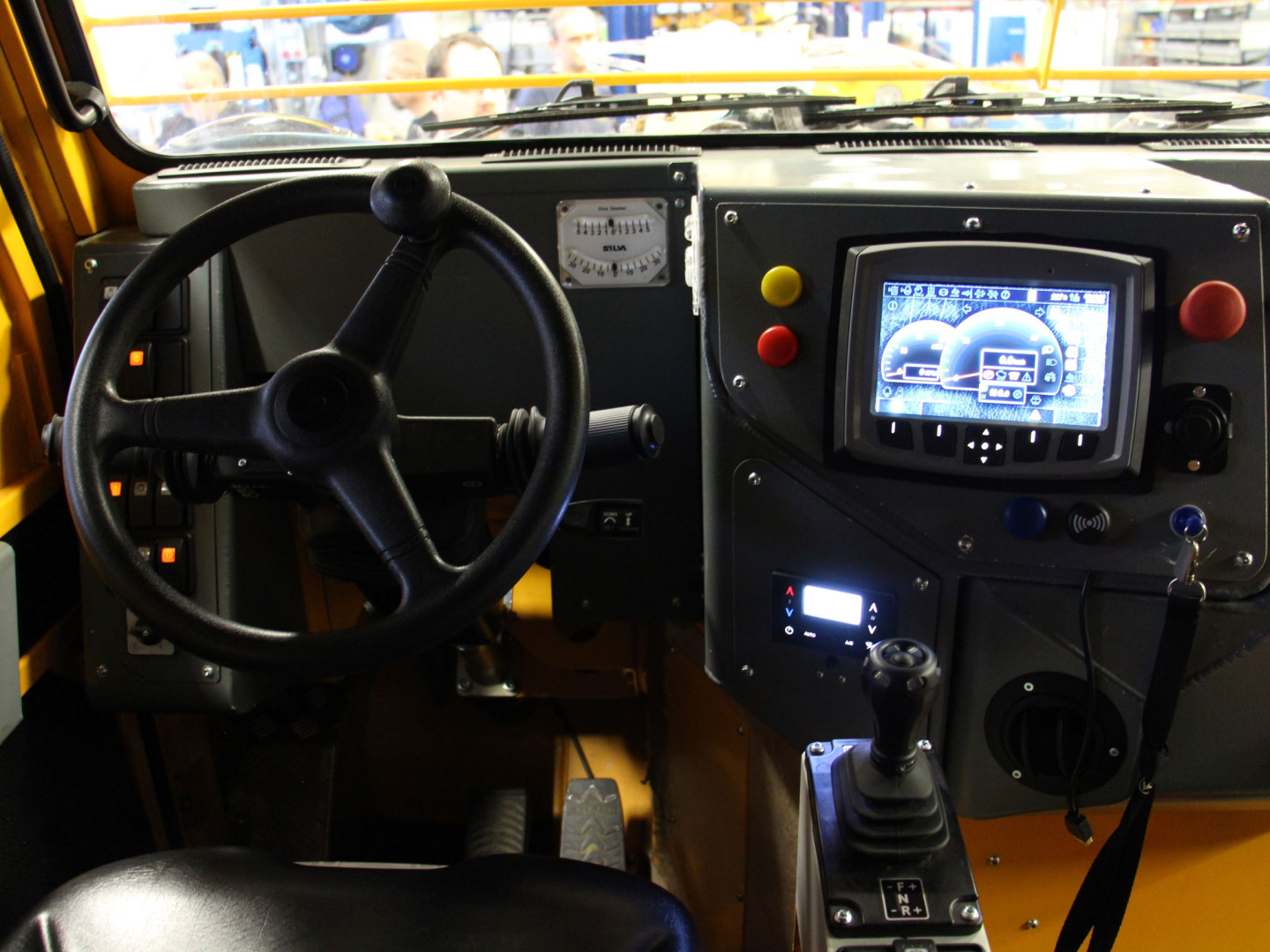

  • Гидравлическое управление с усилителем (рулевое управление передней осью)

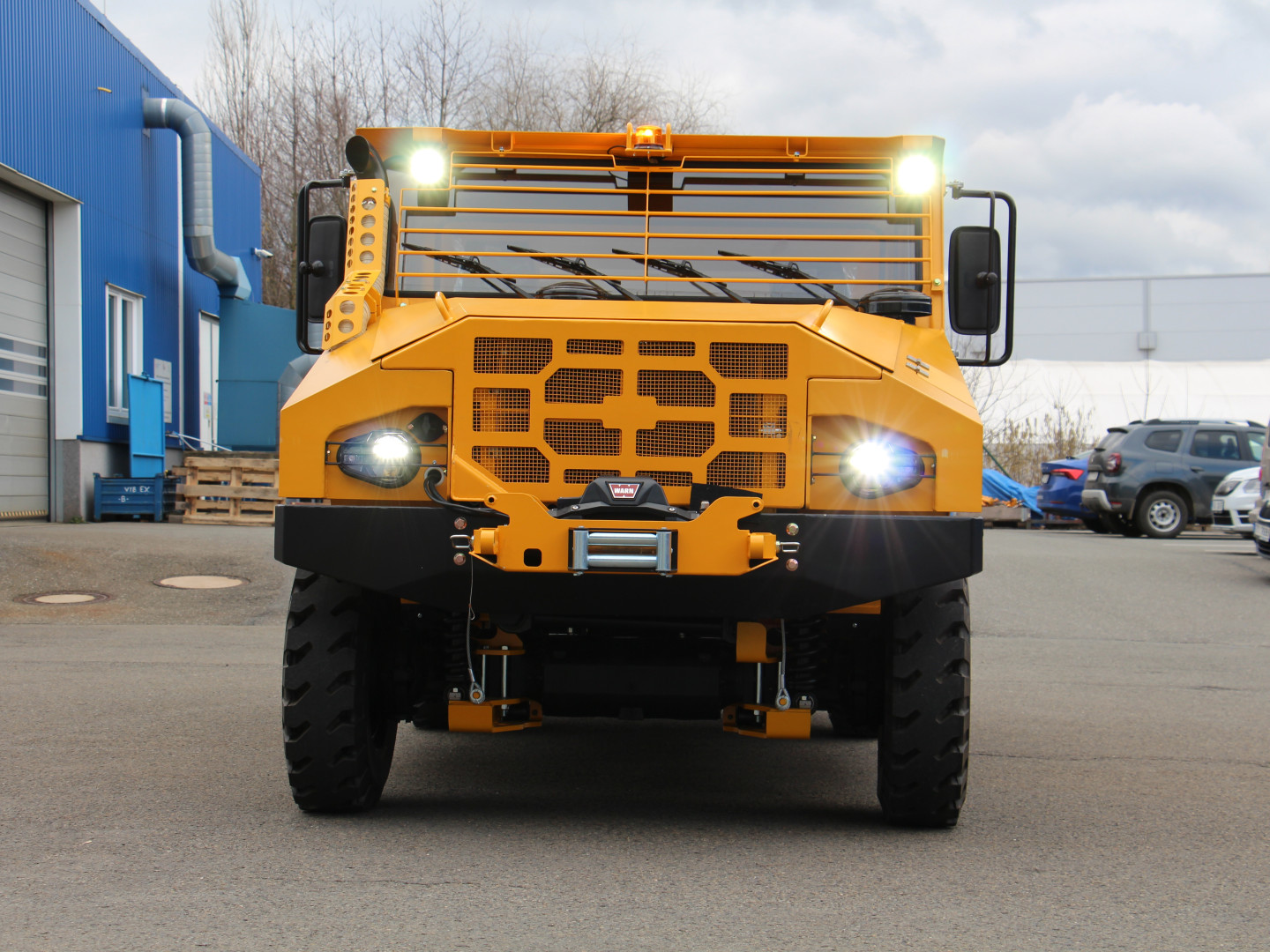

  • Освещение, соответствующее движению для дорог общего пользования

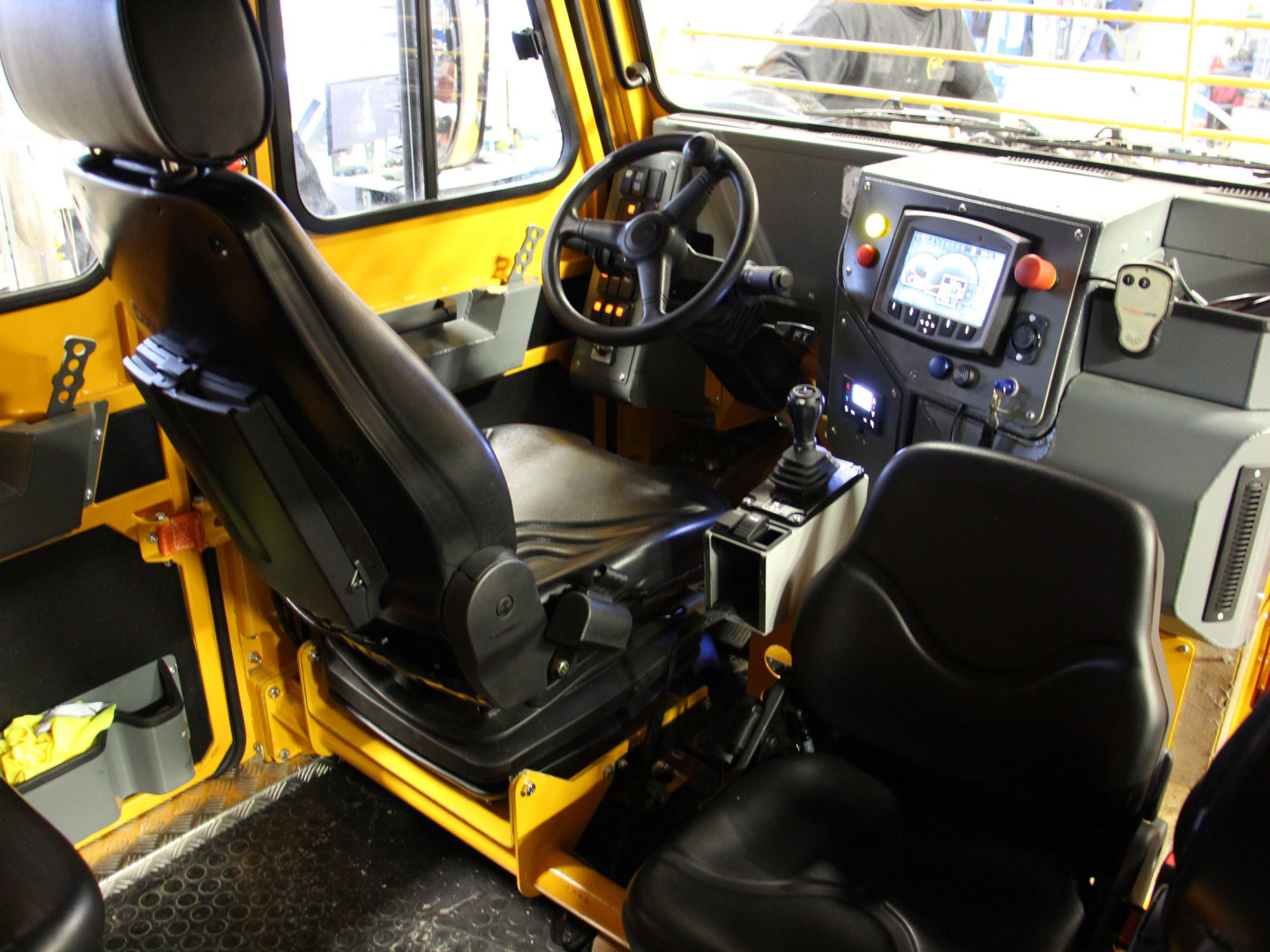

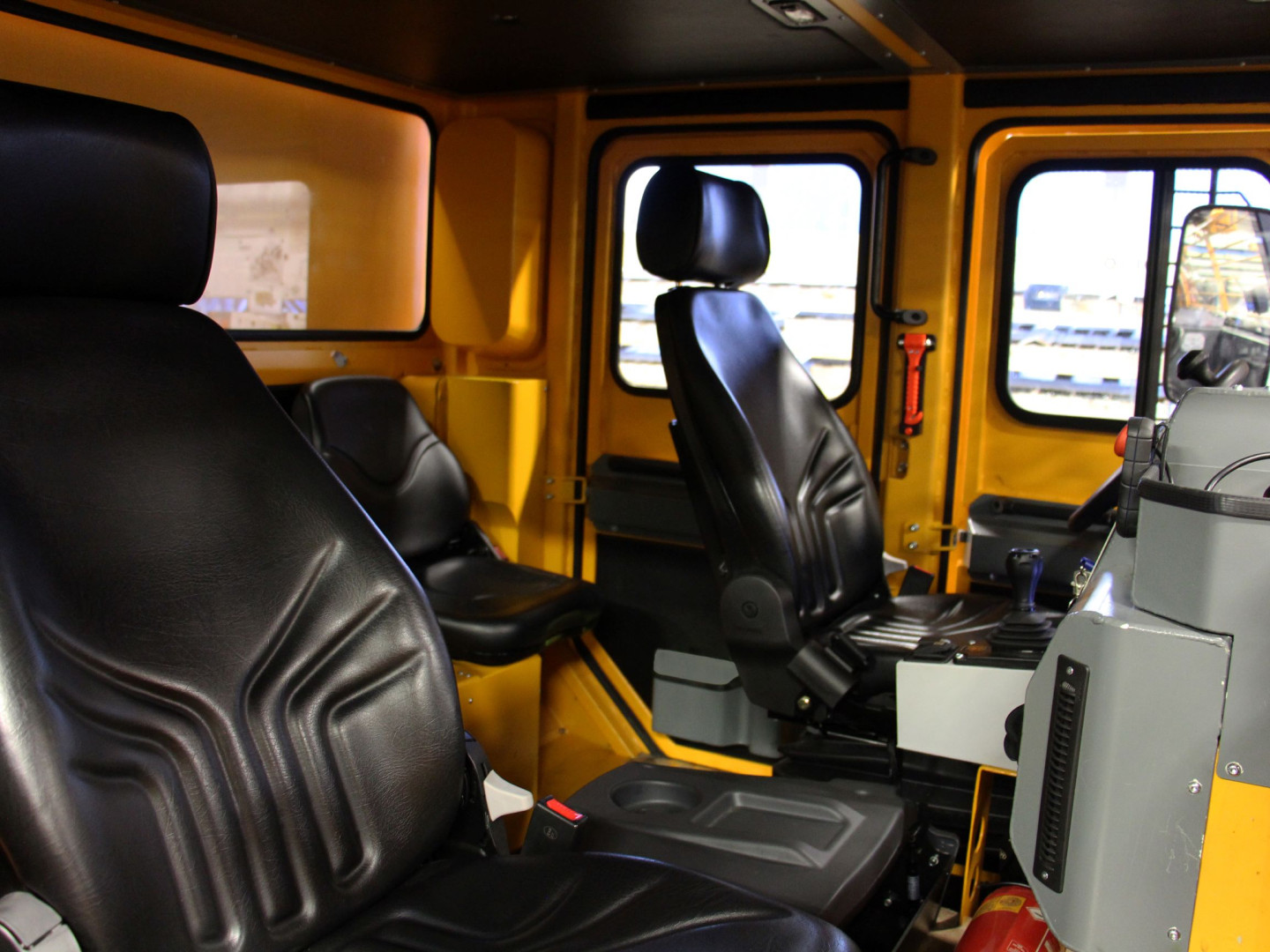

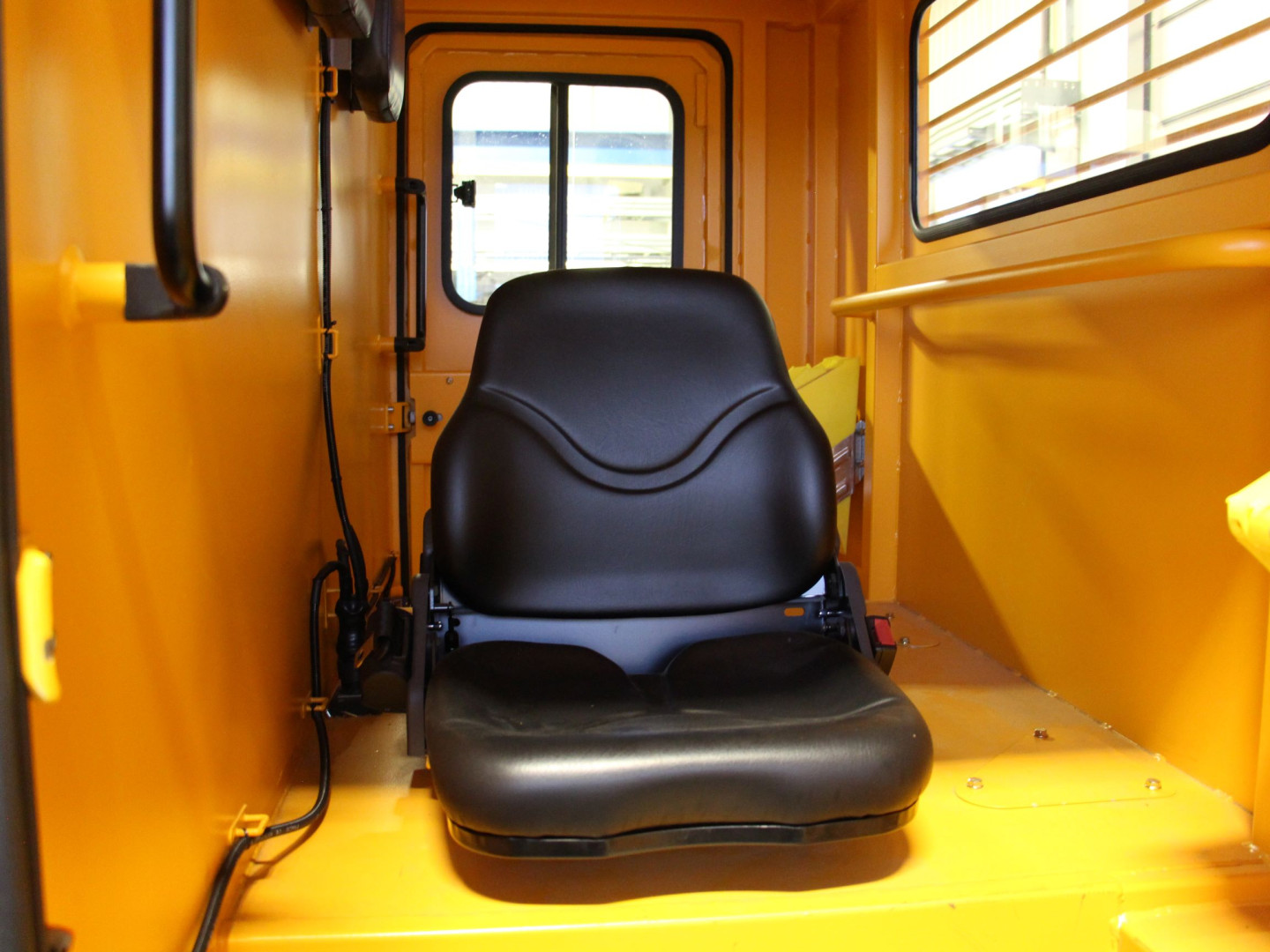

  • Сиденье водителя и переднего пассажира с механической подвеской
  • Возможность установки различных модулей на грузовой платформе

Исполнение автомобиля (заменой модулей):

  • Универсальная платформа
  • Кран-манипулятор
  • Резервуар с водой
  • Резервуар ГСМ (горюче-смазочные материалы)
  • Ножничная подъемная платформа
  • Мастерская
  • Кабина для перевозки людей
  • Другое исполнение согласно требованиям заказчика

Вспомогательное (опциональное) оборудование:

  • оснащение ремнями безопасности
  • независимое отопление
  • кондиционирование
  • гидравлическая лебедка
  • фильтровентиляционный агрегат
  • герметизация кабины
  • исполнение для среды с опасностью по взрыву газа и угольной пыли
  • мобильное считывающее устройство
  • система видеокамер
  • система позиционирования
  • повышенная устойчивость кузова
  • буксировочное устройство
  • ящик для инструментов
DVU

Технические параметры

габариты (д-ш-в):
30 км/ч
габариты (д-ш-в):
5 419-5 800 x 2 090 x 2 600 mm
габариты (д-ш-в):
5 500 кг
габариты (д-ш-в):
6 500 кг

*Приведенные технические данные носят информативный характер и могут быть изменены в соответствии с требованиями заказчика. Свяжитесь с нашим представителем для получения дополнительной информации и индивидуального решения.

Интересуюсь

Типы транспортных средств DVU

СЕРВИСНЫЙ NDVU-S01F

Основное описание

Сервисный контейнер предназначен для перевозки двух человек и одновременно выполняет функцию сервисной кабины. Позволяет безопасно перевозить работников, а также необходимые инструменты и оборудование прямо к месту проведения работ. Монтируется на раму транспортного средства.

Основные технические параметры

Внешние размеры (д / ш / в)

1 780 x 2 000 x 1 912 [мм]

Кол-во человек

2 человека

Грузоподъемность

1 100 [кг]

УНИВЕРСАЛЬНАЯ ПЛАТФОРМА NDVU-UP01F

Основное описание

Надстройка предназначена для перевозки штучных материалов, запасных частей или другого технического оборудования в подземных помещениях. Поверхность грузовой площадки имеет противоскользящее покрытие. Платформа может быть дополнительно оснащена откидными бортами высотой до 720 мм. По бокам платформа оборудована двумя ящиками для хранения инструментов.

Основные технические параметры

Внешние размеры (д / ш / в)

1 741 x 2 000 x 1 900 [мм]

Размеры грузовой площадки (д / ш / в)

1 568 x 2 000 x 1 170 [мм]

Грузоподъемность

1 600 [кг]

ПЛАТФОРМА С МАНИПУЛЯТОРОМ NDVU-PR01F

Основное описание

Платформа предназначена для перевозки материалов и перемещения грузов с помощью гидравлического манипулятора. Встроенные откидные гидравлические опоры обеспечивают устойчивость автомобиля при перемещении тяжелых грузов. Поверхность грузовой площадки имеет противоскользящее покрытие. Платформа может быть дополнительно оснащена откидными бортами высотой до 720 мм. По бокам платформа оборудована двумя ящиками для хранения инструментов.

Основные технические параметры

Внешние размеры (д / ш / в)

1 744 x 2 000 x 1 975 [мм]

Размеры грузовой площадки (д / ш / в)

1 095 x 2 000 x 1 170 [мм]

Грузоподъемность

1 100 [кг]

Грузоподъемность гидравлического манипулятора

1000 - 375 [кг]

Досягаемость манипулятора

1,2 - 3,2 [м]

СЕРВИСНЫЙ КОНТЕЙНЕР NDVU-DEPO02F

Основное описание

Контейнер специально разработан как мобильная сервисная станция (депо) и одновременно как транспортное средство для перевозки материалов или запасных частей, необходимых для обслуживания машин и оборудования в подземных работах. Внутреннее пространство платформы разделено на сервисную часть (ящики для хранения, держатели для инструментов) и транспортную часть. Депо оснащено пневматической пресс-масленкой с резервуаром для смазки, пневматическим компрессором и сварочным аппаратом, который одновременно служит источником электроэнергии. Все встроенное оборудование питается от гидравлического контура машины. Поверхность грузовой площадки имеет противоскользящее покрытие. Платформа оснащена откидными бортами высотой 720 мм.

Основные технические параметры

Внешние размеры (д / ш / в)

1 780 x 2 000 x 1 975 [мм]

Размеры грузовой площадки (д / ш / в)

1 440 x 1 200 x 1 040 [мм]

Грузоподъемность

1 100 [кг]

Крепление на автомобиле

Жесткий монтаж (сборная винтовая конструкция)

Грузоподъемность гидравлического манипулятора

1000 - 375 [кг]

Досягаемость манипулятора

1,2 - 3,2 [м]

Управление манипулятора

Гидравлическое рычажное

Пресс-масленка

Наматывающий барабан, объем 50 [кг]

Компрессор

450 [/мин]

Сварочный агрегат

6 [кVA]

БАК ДЛЯ ГСМ NDVU-PHM01F

Основное описание

Бак предназначен для транспортировки и раздачи топлива (например, дизельного топлива) в подземных горных выработках. Благодаря встроенной насосной установке он позволяет осуществлять локальную заправку топливом непосредственно в месте добычи, без необходимости возвращения машин на центральную заправочную станцию. Насосный шланг, размещенный в намоточном барабане, оснащен автоматическим раздаточным пистолетом. Бак оборудован запирающейся крышкой, предохранительным клапаном, вентиляцией, заливной горловиной и уровнемером.

Основные технические параметры

Внешние размеры (д / ш / в)

1 740 x 2 000 x 1 280 [мм]

Объем бака

900 [л]

ПОДЪЕМНАЯ ПЛАТФОРМА NDVU-ZP01F

Основное описание

Служит в качестве подъемной платформы для двух человек и предназначена для выполнения монтажных, контрольных и сервисных работ на высоте в подземных помещениях. Подъемное устройство состоит из ножничного механизма, который приводится в действие гидравлической системой транспортного средства. Для стабилизации платформы используются две гидравлически выдвигаемые стабилизирующие опоры.

Основные технические параметры

Внешние размеры (д / ш / в)

1 740 x 2 000 x 2 500 [мм]

Размеры рабочей платформы (д / ш / в)

1000 x 1 600 x 750 [мм]

Крепление на автомобиле

Жесткий монтаж (сборная винтовая конструкция)

Грузоподъемность

450 [кг]

Максимальная высота

4 700 [мм]

КАБИНА ДЛЯ ПЕРЕВОЗКИ ЛЮДЕЙ NDVU-KO02F

Основное описание

Кабина предназначена для безопасной перевозки 8 человек в подземных горных выработках. Кабина спроектирована с акцентом на безопасность, комфорт и устойчивость к экстремальным условиям эксплуатации (запыленность, влажность). Облицовка выполнена из металлических деталей с тепло- и звукоизоляцией. Доступ в кабину обеспечивается боковыми дверями, оснащенными прозрачным безопасным стеклом. Входные пороги и пол имеют противоскользящее покрытие. Кабина оборудована поручнями и ручками для безопасного удержания.

Основные технические параметры

Внешние размеры (д / ш / в)

1 940 x 2 000 x 2 600 [мм]

Кол-во человек

8 человек

Крепление на автомобиле

Жесткий монтаж (сборная винтовая конструкция)

Тип ремней безопасности

3-точечные ремни безопасности
