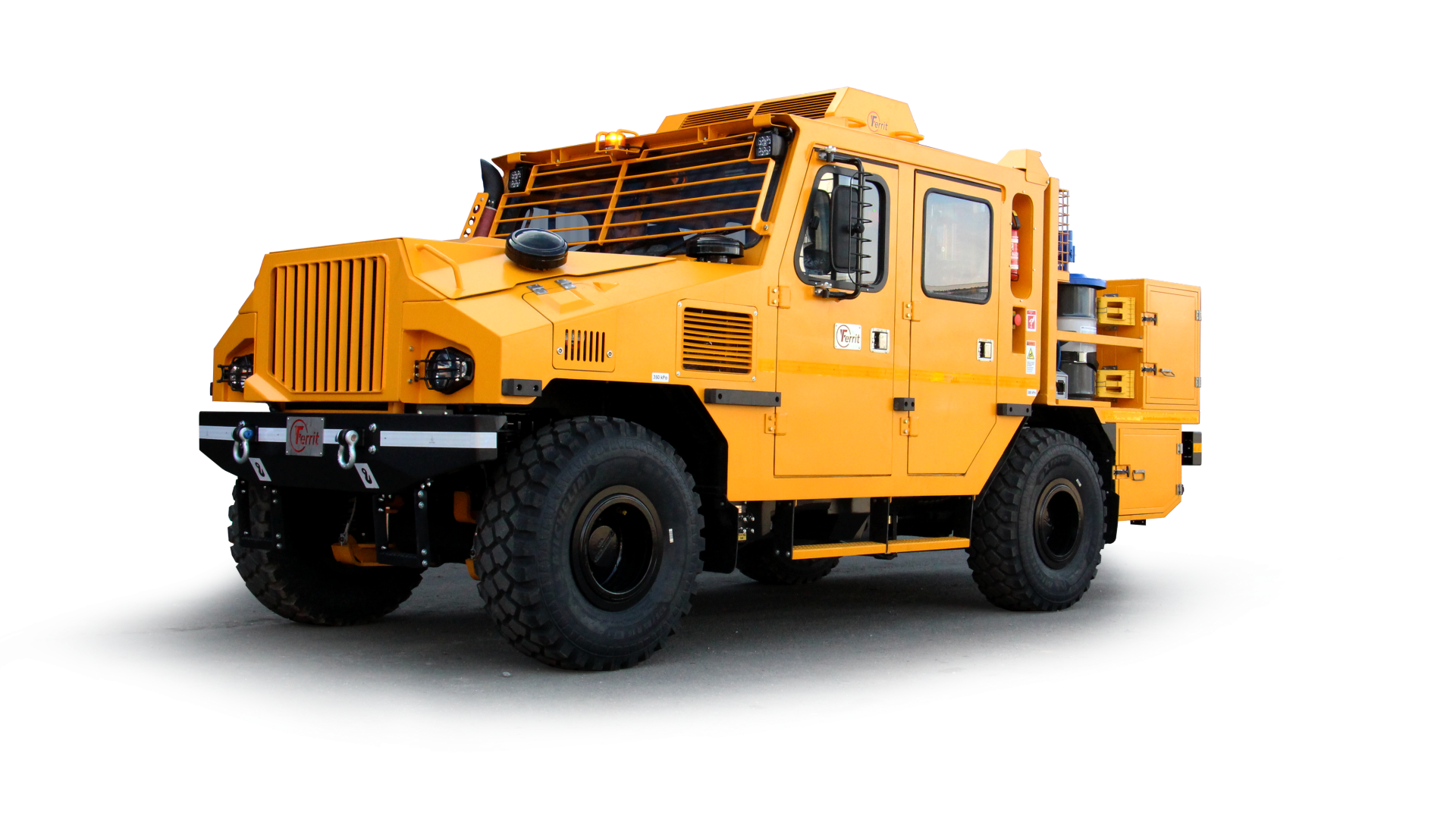

DVU

Užitkové vozidlo

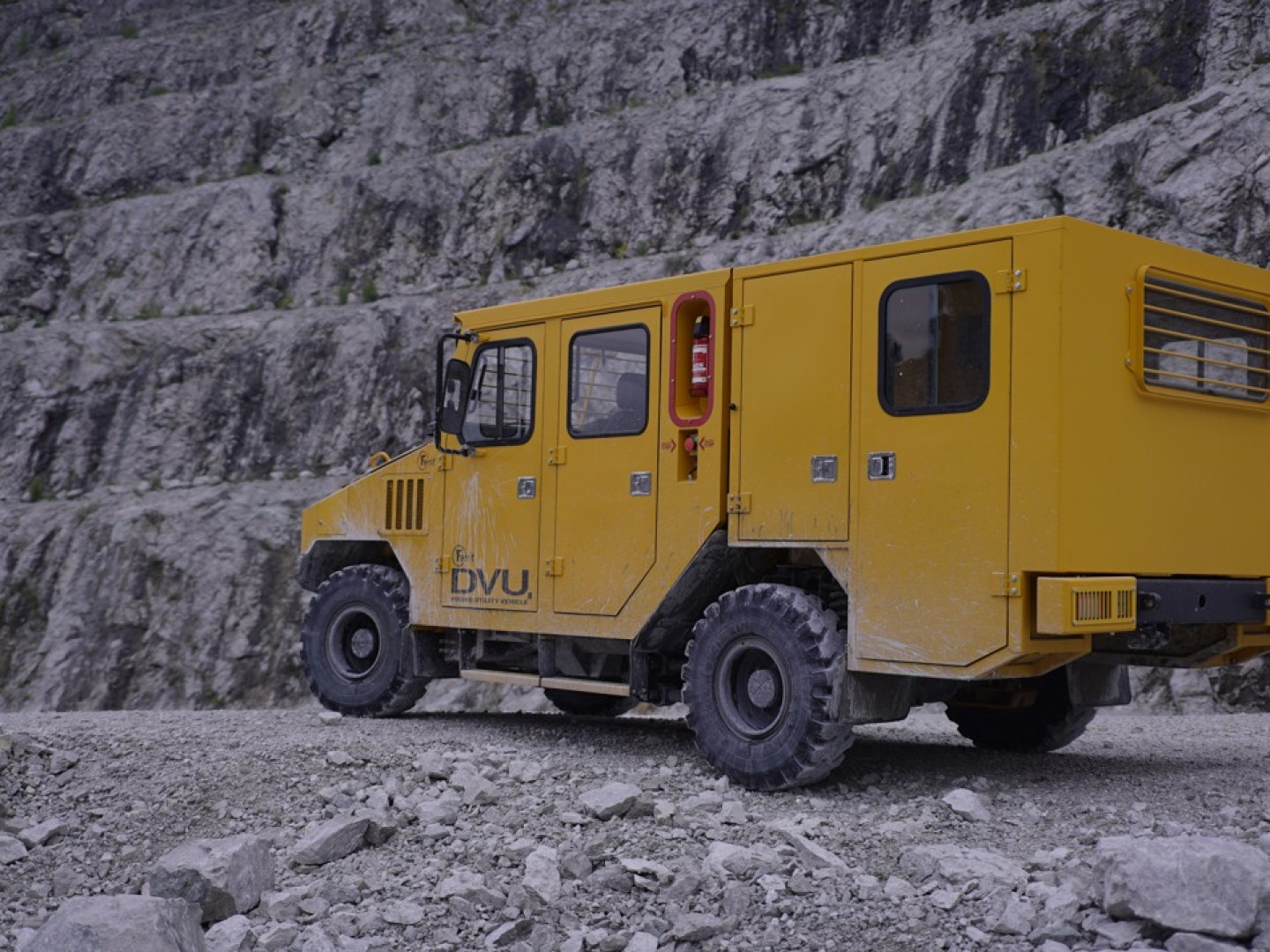

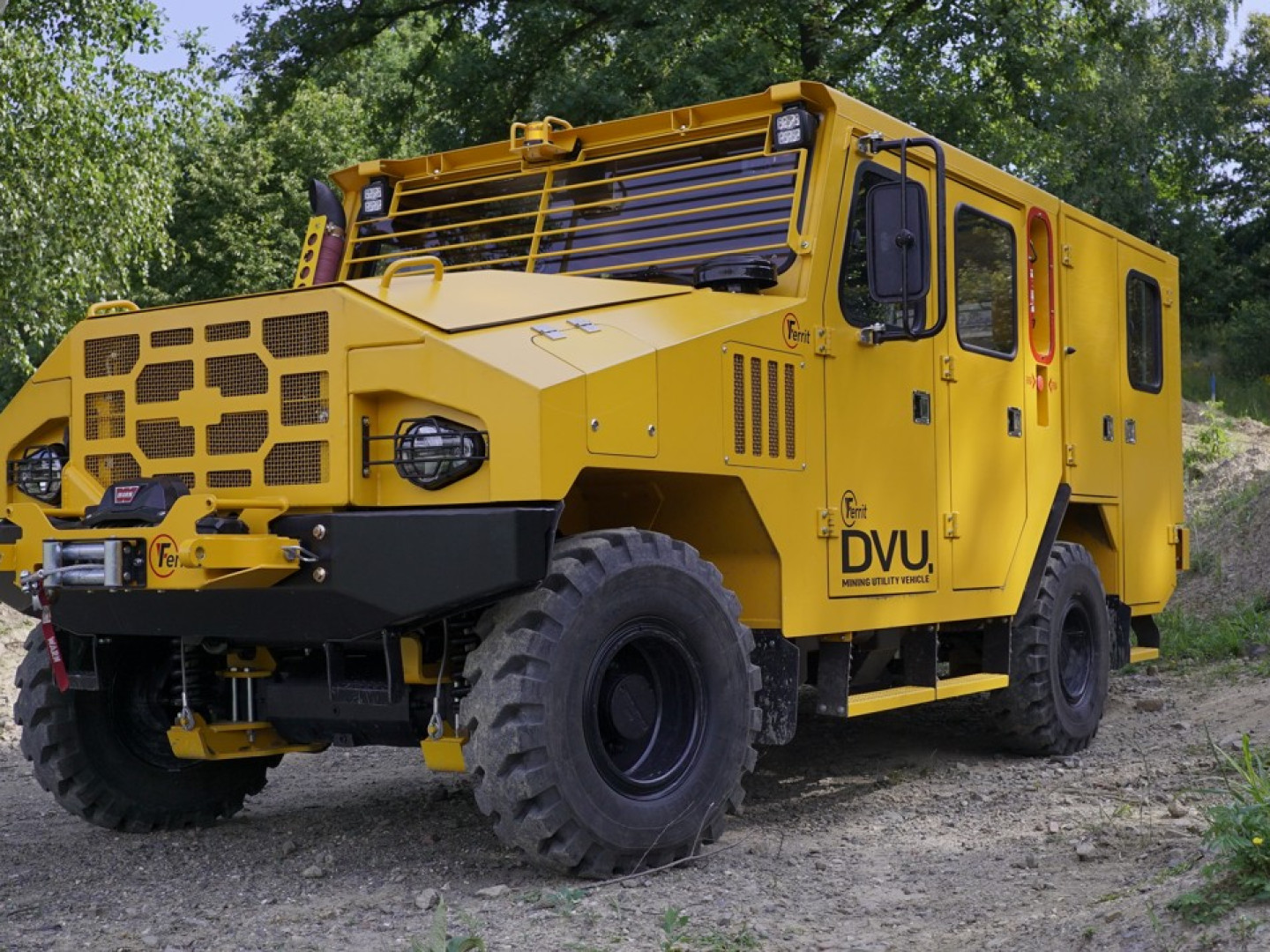

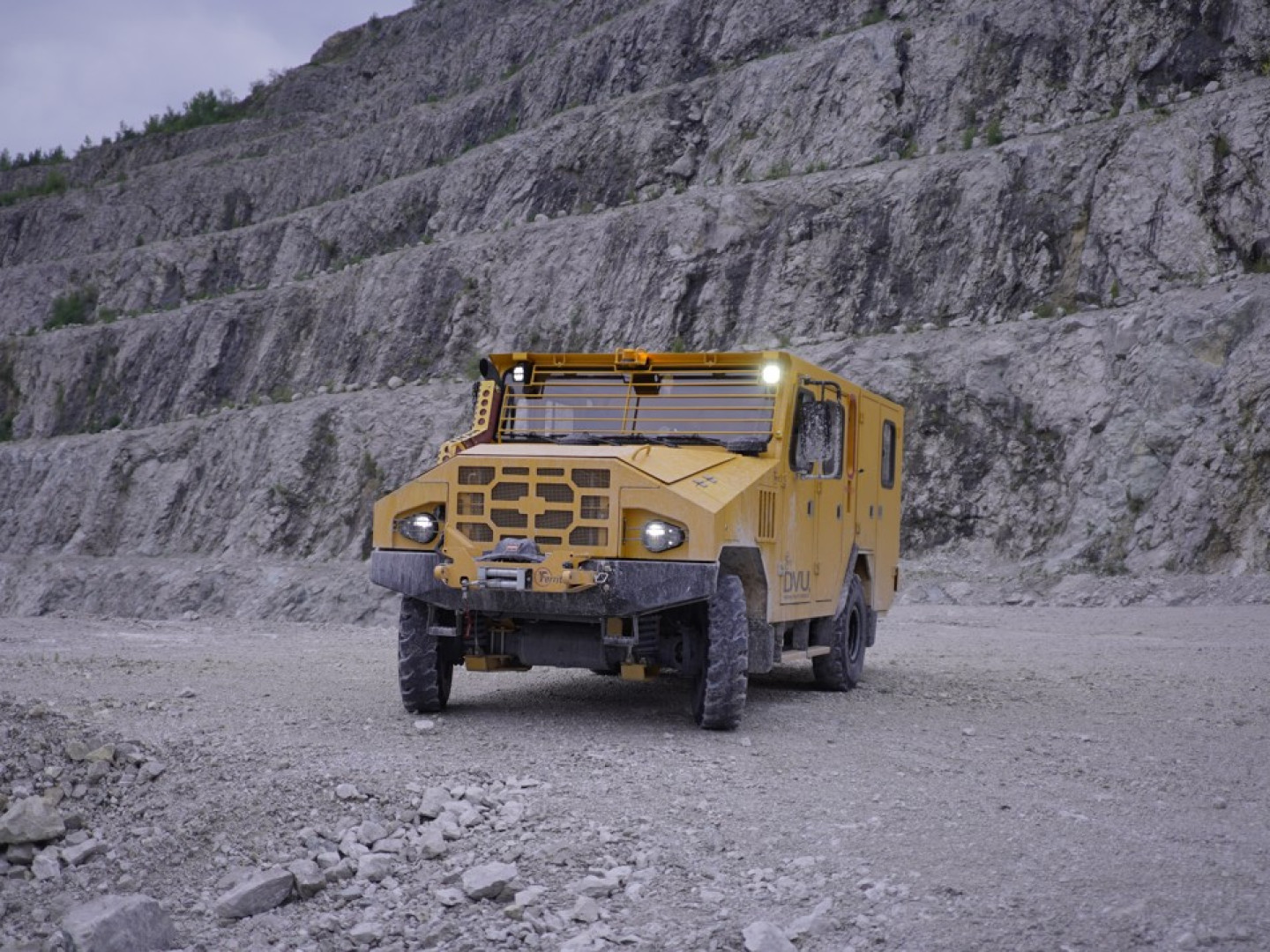

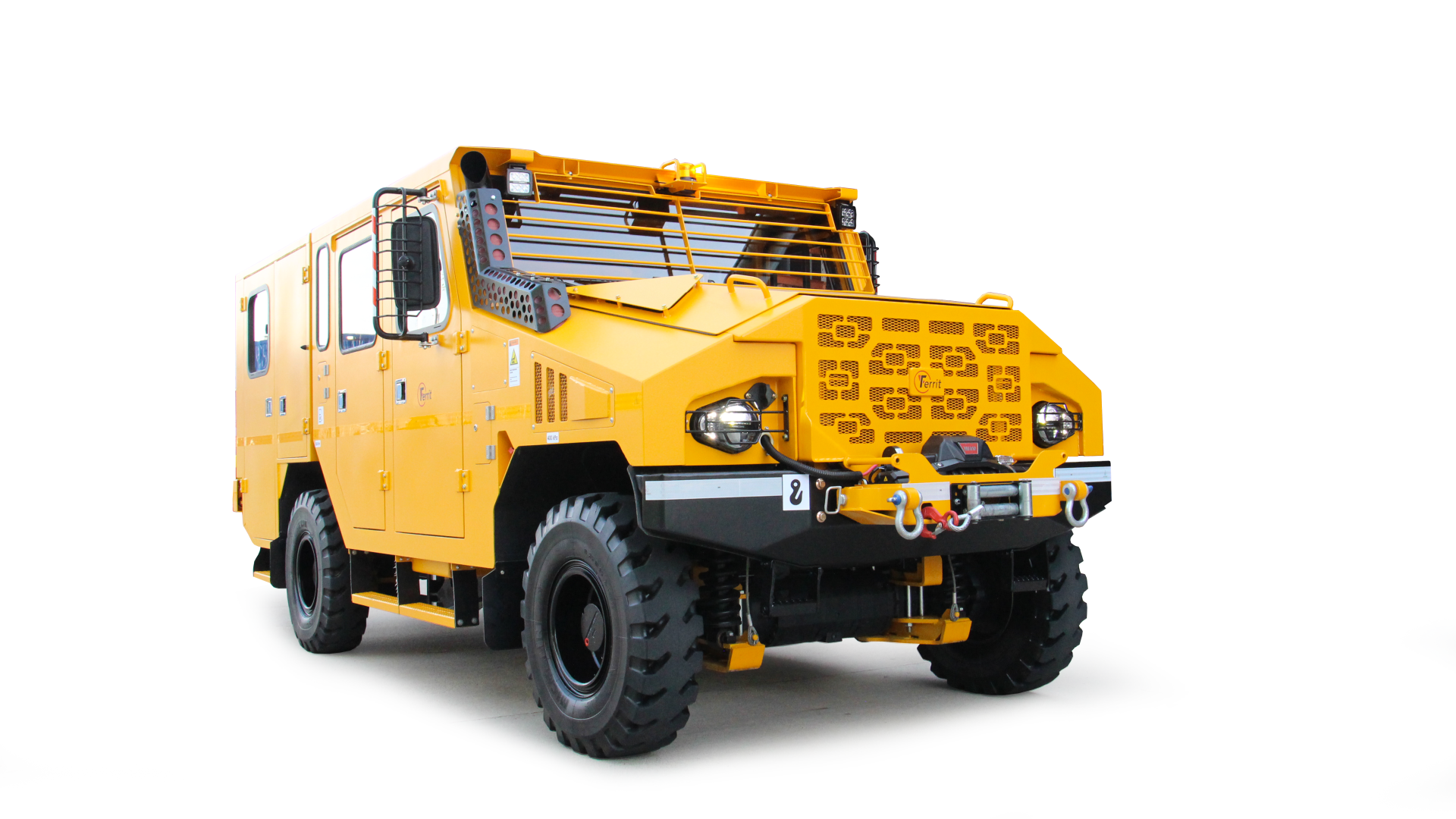

Robustní dvounápravové vozidlo s celokovovou karosérií je ideálním řešením pro přepravu osob a materiálu na delší vzdálenosti v náročném důlním prostředí. Vozidlo v základním provedení je přizpůsobeno pro jízdu po nezpevněných komunikacích, v členitém terénu i s možností překonávání vodních překážek.

Díky modulární konstrukci nabízí DVU možnost individuálních úprav a doplnění o širokou škálu příslušenství pro zvýšení funkčnosti vozidla podle specifických potřeb zákazníka.

Charakteristika vozu:

  • Dieselový spalovací motor Cummins B4.5 Stage IIIA
  • Motor chlazený kapalinou
  • Dvoukruhový brzdový systém
  • Hydraulické řízení s posilovačem řízení (řízená přední náprava)

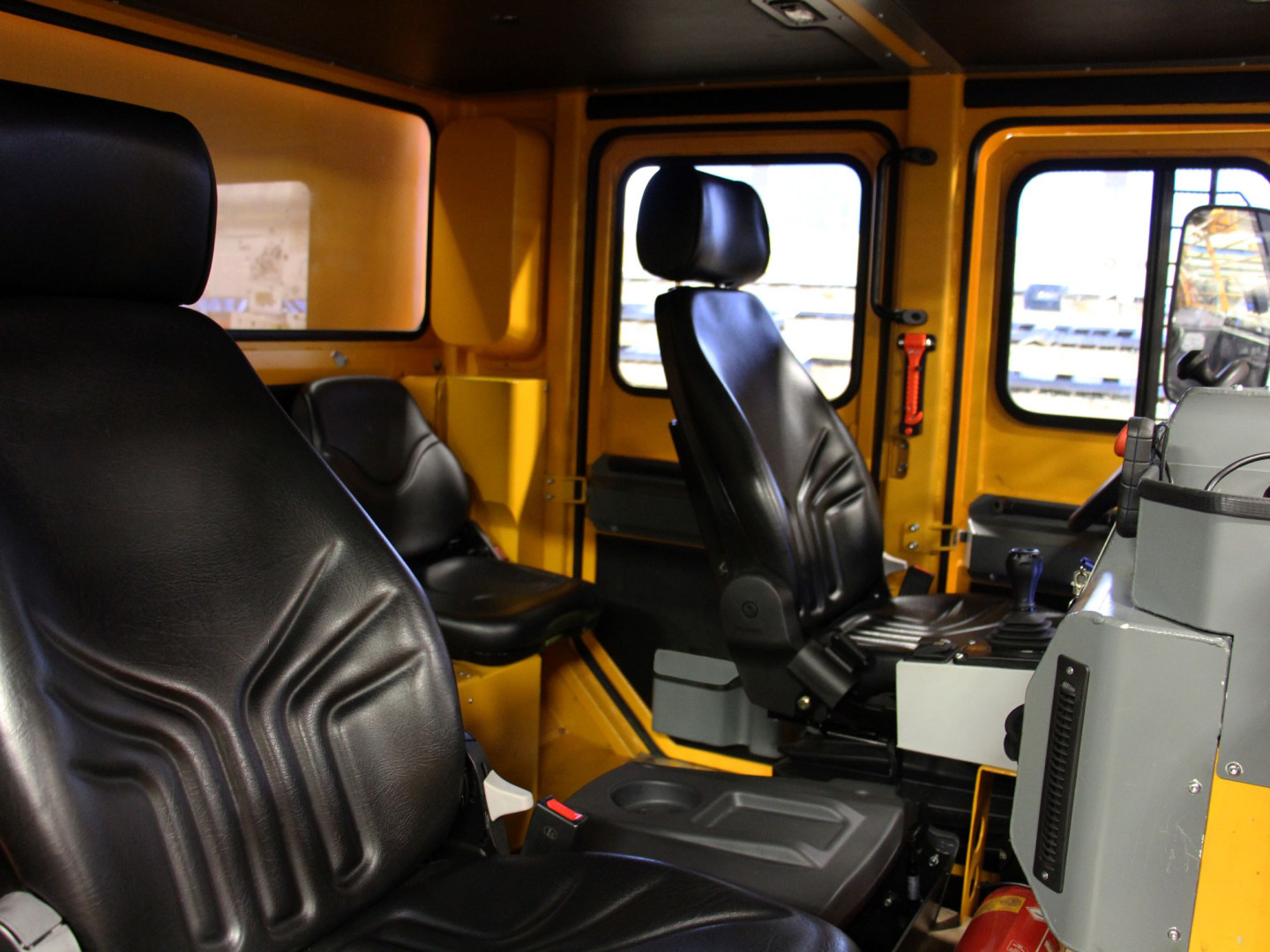

  • Kabina v souladu s ROPS-FOPS
  • Klimatizace s vysokou teplotní odolností

Varianty vozu DVU:

  • Univerzální plošina
  • Manipulační rameno
  • Cisterna vody nebo pohonných hmot
  • Nůžková zvedací plošina
  • Mobilní DEPO (plně vybavený pracovní stůl, dieselový generátor, výkonný svařovací agregát, hydraulický okruh pro připojení přídavných zařízení)
  • Inspekční vozidlo
  • Vozidlo pro přepravu osob
  • Další provedení na základě požadavků zákazníka

Volitelné funkce:

  • Kamerový systém s uložištěm
  • Senzory pro snímání jízdních dat
  • Ferrit Data Management AI - preventivní údržba stroje
  • Driver Security Assitance System - bezpečnostní asistenční systém pro řidiče
  • Datalogger - ukládání a přenos dat stroje na povrch nebo dispečink
  • Self Diagnostics - autodiagnostika stroje
  • Collision Avoidance - antikolizní systém
DVU

Specifikace

max. rychlost:
30 km/h
rozměr (d-š-v):

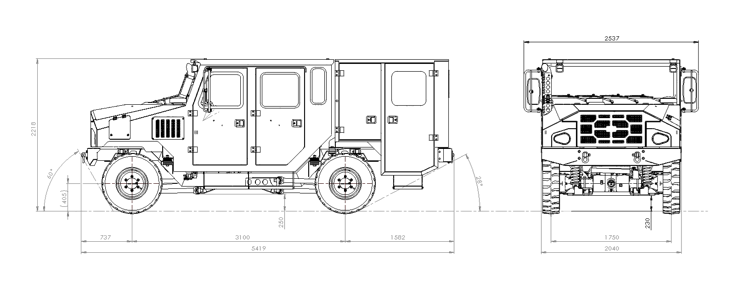

5 419-5 800 x 2 090 x 2 600 mm
pohotovostní hmotnost:
4 900 kg

*Uvedené technické údaje jsou pouze informativní a lze je upravit dle požadavků zákazníka. Kontaktujte našeho zástupce pro více informací a na míru šité řešení.

Mám zájem

Varianty vozu DVU

SERVISNÍ NDVU-S01F

Základní popis

Nástavba je určena pro přepravu dvou osob a zároveň plní funkci servisní kabiny. Umožňuje bezpečnou přepravu pracovníků i potřebného nářadí a vybavení přímo na místo zásahu. Montuje se na rám vozidla.

Základní technické parametry

Vnější rozměry (d x š x v)

1 780 x 2 000 x 1 912 [mm]

Kapacita osob

2 osoby

Nosnost

1 100 [kg]

PLOŠINA NDVU-UP01F

Základní popis

Nástavba je určena k přepravě kusového materiálu, náhradních dílů nebo jiného technického vybavení v podzemních provozech. Povrch ložné plochy je opatřen protiskluzovým vzorem. Plošinu je možné dovybavit sklopnými bočnicemi o výšce až 720mm. Po stranách je plošina vybavena dvěma boxy pro uložení nářadí.

Základní technické parametry

Vnější rozměry (d x š x v)

1 741 x 2 000 x 1 900 [mm]

Rozměr ložné plochy (d x š x v)

1 568 x 2 000 x 1 170 [mm]

Nosnost

1 600 [kg]

PLOŠINA S MANIPULAČNÍM RAMENEM NDVU-PR01F

Základní popis

Nástavba je určena pro převoz materiálu a manipulaci s břemeny pomocí hydraulického ramene. Integrované sklopné hydraulické podpěry zajišťují stabilitu vozidla při manipulaci s těžkým břemenem. Povrch ložné plochy je opatřen protiskluzovým vzorem. Plošinu je možné dovybavit sklopnými bočnicemi o výšce až 720mm. Po stranách je plošina vybavena dvěma boxy pro uložení nářadí.

Základní technické parametry

Vnější rozměry (d x š x v)

1 744 x 2 000 x 1 975 [mm]

Rozměr ložné plochy (d x š x v)

1 095 x 2 000 x 1 170 [mm]

Nosnost

1 100 [kg]

Nosnost hydraulického ramene

1 000 - 375 [kg]

Dosah ramene

1,2 - 3,2 [m]

MOBILNÍ DEPO NDVU-DEPO02F

Základní popis

Nástavba je speciálně navržena jako mobilní servisní stanoviště (depo) a zároveň jako přepravní prostředek pro převoz materiálu nebo náhradních dílů potřebných k údržbě strojů a zařízení v podzemních provozech. Vnitřní prostor plošiny je členěn na servisní část (úložné boxy, držáky nářadí) a přepravní část. Depo je vybaveno pneumatickým mazacím lisem se zásobníkem tuku, pneumatickým kompresorem a svářečkou, která zároveň slouží jako zdroj el. proudu. Veškeré vestavěné vybavení je poháněno z hydraulického okruhu stroje. Povrch ložné plochy je opatřen protiskluzovým vzorem. Plošina je vybavena sklopnými bočnicemi o výšce 720mm.

Základní technické parametry

Vnější rozměry (d x š x v)

1 780 x 2 000 x 1 975 [mm]

Rozměr ložné plochy (d x š x v)

1 440 x 1 200 x 1 040 [mm]

Nosnost

1 100 [kg]

Upevnění na vozidle

Pevná montáž (šroubovaná konstrukce)

Nosnost hydraulického ramene

1 000 - 375 [kg]

Dosah ramene

1,2 - 3,2 [m]

Ovládání ramene

Hydraulické pákové

Mazací lis

Navíjecí buben, objem 50 [kg]

Kompresor

450 [l/min]

Svařovací agregát

6 [kVA]

NÁDRŽ PRO PHM NDVU-PHM01F

Základní popis

Nástavba je určena k přepravě a výdeji pohonných hmot (např. nafty) v podzemních důlních provozech. Díky vestavěné čerpací jednotce umožňuje lokální doplňování paliva přímo v těžebním prostoru, bez nutnosti návratu strojů k centrální čerpací stanici. Čerpací hadice uložena v navíjecím bubnu je opatřena automatickou výdejní pistolí. Nádrž je vybavena uzamykatelným víkem, pojistným ventilem, odvětráním, plnícím hrdlem a hladinoměrem.

Základní technické parametry

Vnější rozměry (d x š x v)

1 740 x 2 000 x 1 280 [mm]

Objem nádrže

900 [l]

ZVEDACÍ PLOŠINA NDVU-ZP01F

Základní popis

Nástavba slouží jako zvedací plošina pro dvě osoby a je určena k provádění montážních, kontrolních a servisních prací ve výškách v podzemním prostředí. Zvedací zařízení je tvořeno nůžkovým mechanismem, který je poháněn hydraulickým systémem vozidla. Ke stabilizaci plošiny slouží dvě hydraulicky výsuvné stabilizační podpěry.

Základní technické parametry

Vnější rozměry (d x š x v)

1 740 x 2 000 x 2 500 [mm]

Rozměr (d x š x v)

1 000 x 1 600 x 750 [mm]

Upevnění na vozidle

Pevná montáž (šroubovaná konstrukce)

Nosnost

450 [kg]

Maximální výška

4 700 [mm]

KABINA PRO PŘEPRAVU OSOB NDVU-KO02F

Základní popis

Nástavba je určena pro bezpečnou přepravu 8 osob v podzemních důlních provozech. Kabina je navržena s důrazem na bezpečnost, komfort a odolnost vůči extrémním provozním podmínkám (prašnost, vlhkost). Opláštění je provedeno z plechových dílů s tepelnou a akustickou izolací. Přístup do kabiny je zajištěn bočními dveřmi osazenými průhledným bezpečnostním sklem. Vstupní prahy a podlaha jsou opatřeny protiskluzovým povrchem. Kabina je vybavena madly a úchyty pro bezpečné držení.

Základní technické parametry

Vnější rozměry (d x š x v)

1 940 x 2 000 x 2 600 [mm]

Kapacita osob

8 osob

Upevnění na vozidle

Pevná montáž (šroubovaná konstrukce)

Typ pásů

3bodové bezpečností pásy
