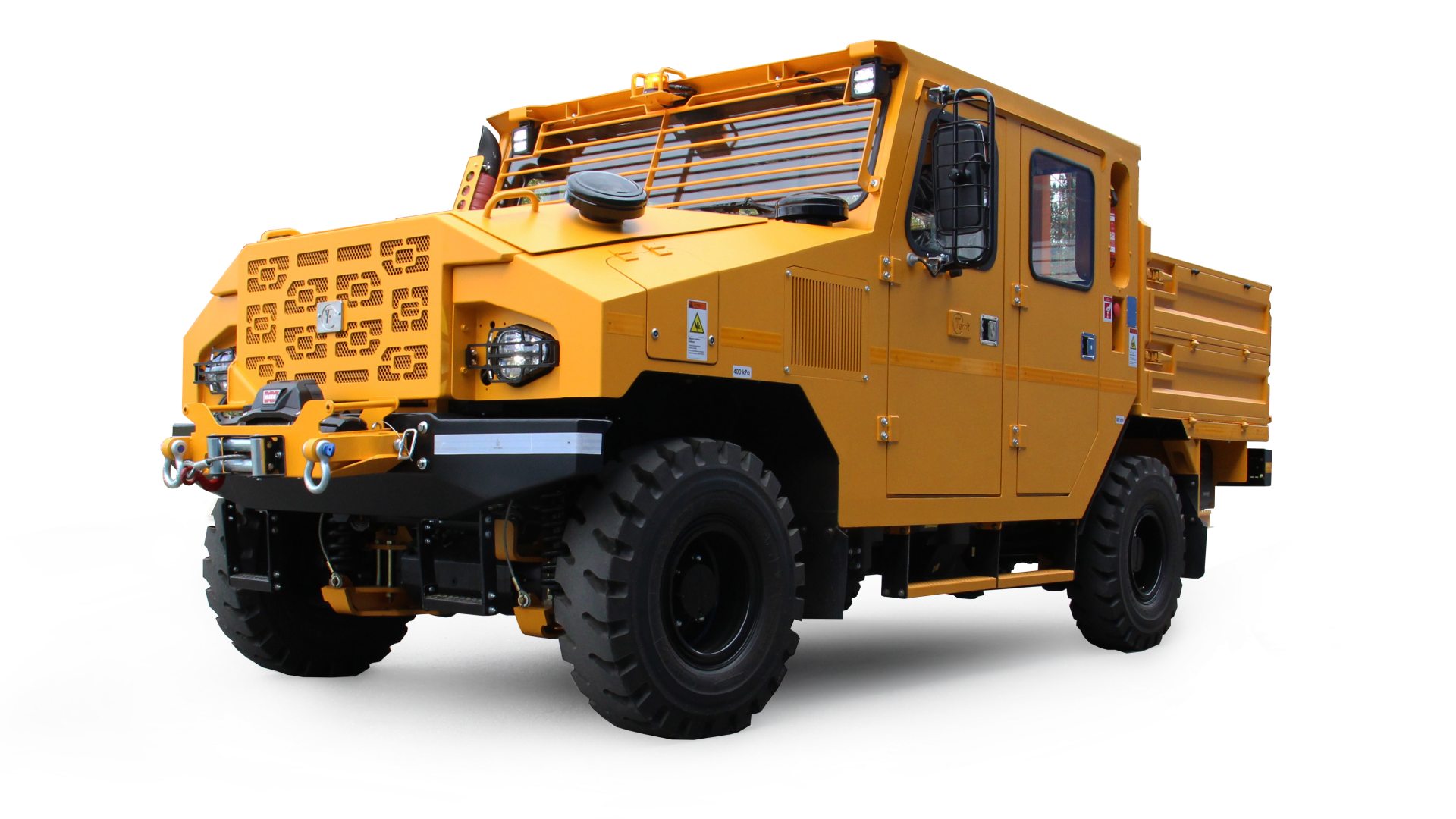

DVU

Maden evrensel aracı

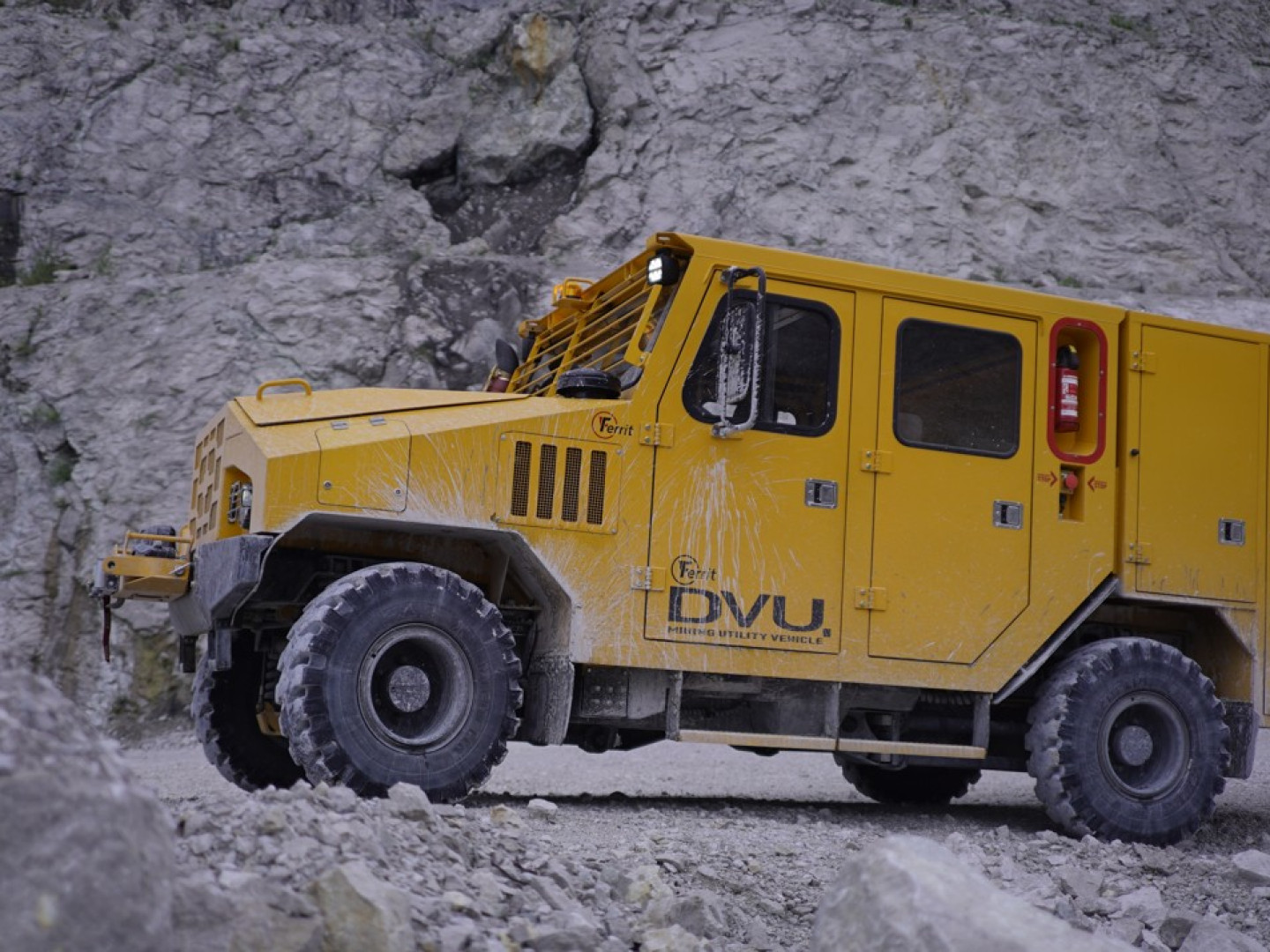

Maden evrensel aracı, maden çalışmalarında insanları ve malzemeleri uzun mesafelere taşımak için tasarlanmış, tamamı metal gövdeli, iki dingilli bir araçtır.

Temel araç, toprak yollarda, engebeli arazide sürüş ve su engellerinin üstesinden gelme becerisine sahip olacak şekilde uyarlanmıştır.

DVU, transformatörlü bir dişli kutusu aracılığıyla dizel motorla çalıştırılır. Otomobilin gövdeye göre sert aksları, tüm tekerleklere sürekli tahrik sağlayan amortisörler üzerine yerleştirilmiştir.

1.000 kg yük kapasiteli platformlu temel konfigürasyonda araç 1 + 4 kişi kapasitelidir (opsiyonel olarak 1 + 6 kişilik ek kabin modülü ile).

Fonksiyonlar:

  • Sıvı soğutmalı motor
  • Çift devreli fren sistemi
  • Amplifikatörlü hidrolik kontrol (ön aks direksiyonu)

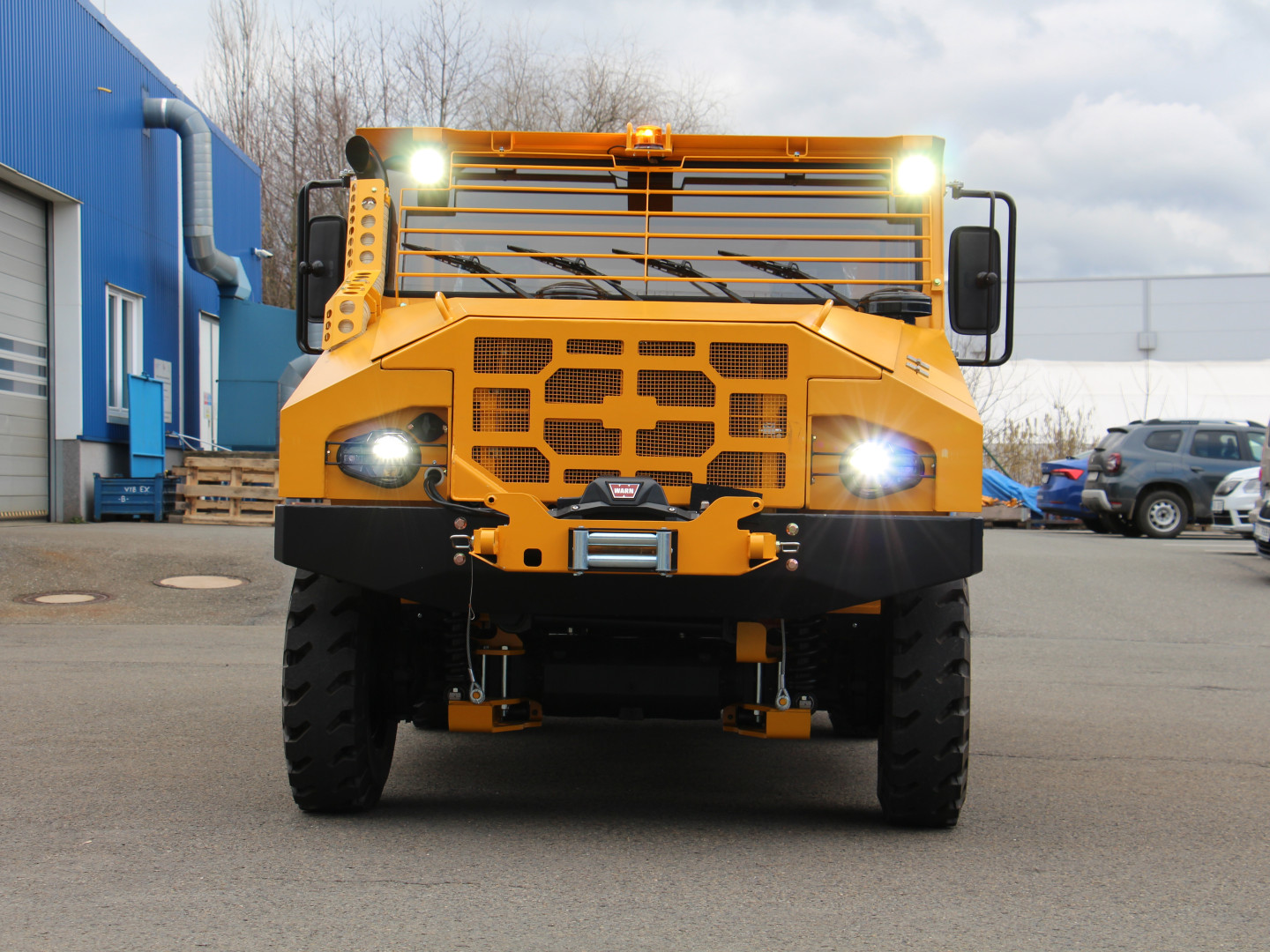

  • Kamuya açık yolların trafiğe uygun aydınlatması

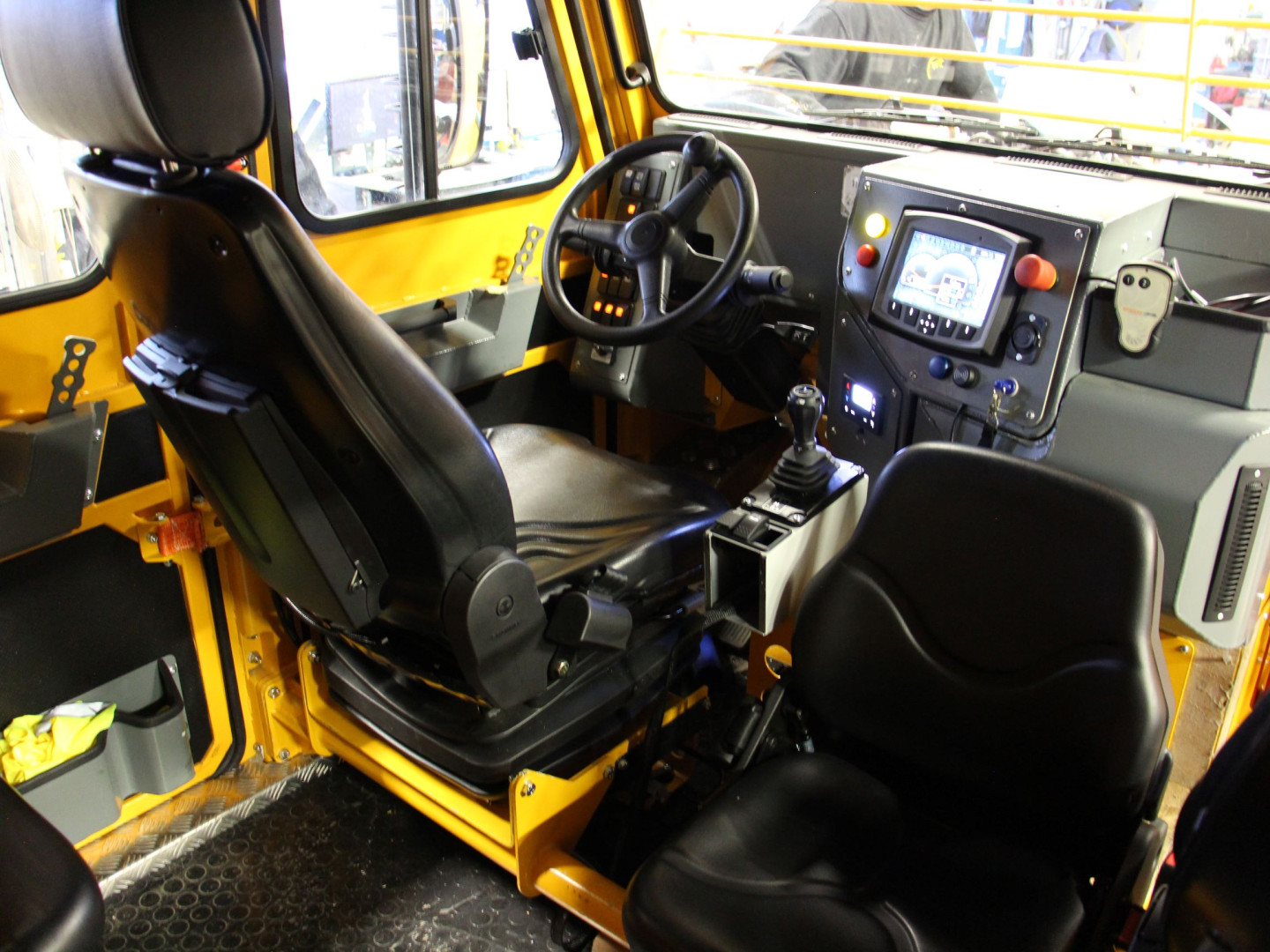

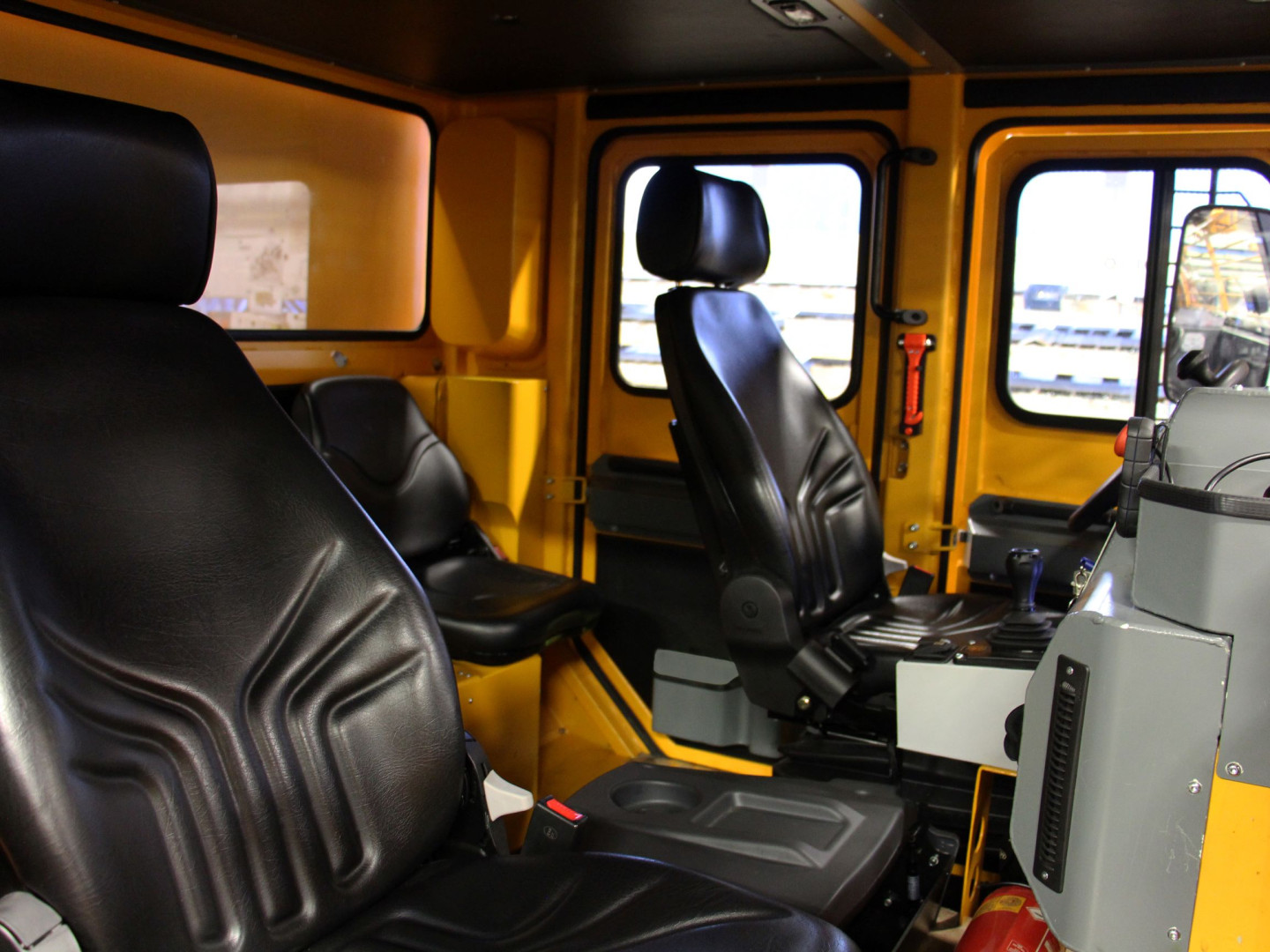

  • Mekanik süspansiyonlu sürücü ve ön yolcu koltukları
  • Yükleme platformuna çeşitli modüller kurma imkanı

Araç versiyonu (modülleri değiştirerek):

  • Evrensel platform
  • Yükleyici Vinç
  • Su tankı
  • Yakıt ve yağlayıcı deposu (yakıtlar ve yağlayıcılar)
  • Makaslı kaldırma platformu
  • Atölye
  • İnsanları taşımak için kabin
  • Müşteri ihtiyaçlarına göre diğer versiyonlar

Yardımcı (isteğe bağlı) ekipman:

  • emniyet kemerleri
  • bağımsız ısıtma
  • klima
  • hidrolik vinç
  • filtre-havalandırma ünitesi
  • kabin yalıtımı
  • gaz ve kömür tozu patlaması riski taşıyan ortamlara yönelik tasarım
  • mobil okuyucu
  • video kamera sistemi
  • konumlandırma sistemi
  • gövdesinin artan stabilitesi
  • çekme tertibatı
  • alet kutusu
DVU

Teknik özellikler

max. hız:
30 km/h
boyutlar (u-g-y):
6 x 2,2 x 2,4 m
bekleme ağırlığı:
5 500 kg
toplam ağırlık:
6 500 kg

*Belirtilen teknik veriler yalnızca bilgilendirme amaçlıdır ve müşterinin gereksinimlerine göre değiştirilebilir. Daha fazla bilgi ve size özel bir çözüm için satış departmanımızla iletişime geçin.

Ilgileniyorum

DVU araç türleri

SERVİS NDVU-S01F

Temel açıklama

Bu modül, iki kişinin taşınması için tasarlanmıştır ve aynı zamanda bir servis kabini görevi görür. Çalışanların ve gerekli aletlerin, ekipmanların güvenli bir şekilde doğrudan operasyon alanına taşınmasını sağlar. Araç şasisi üzerine monte edilmiştir.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 780 x 2 000 x 1 912 [mm]

Yolcu kapasitesi

2 kişi

Taşıma kapasitesi

1 100 [kg]

NDVU-UP01F PLATFORMU

Temel açıklama

Bu platform, yeraltı operasyonlarında malzeme, yedek parça veya diğer teknik ekipmanların taşınması için tasarlanmıştır. Yükleme alanının yüzeyi kaymaz desenle kaplanmıştır. Platform, 720 mm yüksekliğe kadar katlanabilir yan panellerle güçlendirilebilir. Ayrıca platform, aletlerin depolanması için yan kısımlarda iki kutu ile donatılmıştır.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 741 x 2 000 x 1 900 [mm]

Yükleme alanı ölçüleri (U x G x Y)

1 568 x 2 000 x 1 170 [mm]

Taşıma kapasitesi

1 600 [kg]

NDVU-PR01F HİDROLİK KOLLU PLATFORM

Temel açıklama

Üst yapı, malzemelerin taşınması ve yüklerin hidrolik kol yardımıyla kaldırılması için tasarlanmıştır. Entegre katlanabilir hidrolik destekler, ağır yükler kaldırılırken aracın dengesini sağlar. Yükleme alanının yüzeyi kaymaz desenle kaplanmıştır. Platform, 720 mm yüksekliğe kadar katlanabilir yan panellerle güçlendirilebilir. Ayrıca platform, aletlerin depolanması için yanlarda iki kutu ile donatılmıştır.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 744 x 2 000 x 1 975 [mm]

Yükleme alanı ölçüleri (U x G x Y)

1 095 x 2 000 x 1 170 [mm]

Taşıma kapasitesi

1 100 [kg]

Hidrolik kol taşıma kapasitesi

1 000 - 375 [kg]

Kol erişim mesafesi

1,2 - 3,2 [m]

NDVU-DEPO2F Mobil Servis Platformu

Temel açıklama

Bu modül, özellikle mobil servis istasyonu (depo) olarak tasarlanmıştır ve aynı zamanda yeraltı operasyonlarında makinelerin ve ekipmanların bakımında gerekli olan malzeme veya yedek parçaların taşınması amacıyla kullanılır. Platformun iç kısmı iki bölüme ayrılmıştır: Servis bölümü (depolama kutuları, alet tutucular), Taşıma bölümü. Depo; yağ tanklı pnömatik yağlama tabancası, pnömatik kompresör ve kaynak makinesi ile donatılmıştır. Kaynak makinesi aynı zamanda elektrik kaynağı işlevi de görür. Tüm yerleşik ekipman, makinenin hidrolik devresi ile çalışır. Yükleme alanının yüzeyi kaymaz desenle kaplanmıştır. Platform, 720 mm yüksekliğe kadar katlanabilir yan panellerle güçlendirilebilir.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 780 x 2 000 x 1 975 [mm]

Yükleme alanı ölçüleri (U x G x Y)

1 440 x 1 200 x 1 040 [mm]

Taşıma kapasitesi

1 100 [kg]

Araç bağlantısı

Sabit montaj (vida yapısı)

Hidrolik kol taşıma kapasitesi

1 000 - 375 [kg]

Kol erişim mesafesi

1,2 - 3,2 [m]

Kol kontrolü

Hidrolik kol

Yağlama presi

Sarma tamburu, kapasite 50 kg

Kompresör

450 l/dk

Kaynak ünitesi

6 [kVA]

NDVU-PHM01F YAKIT TANKI

Temel açıklama

Bu modül, yeraltı madencilik operasyonlarında yakıtın (ör. dizel) taşınması ve dağıtılması için tasarlanmıştır. Dahili pompa ünitesi sayesinde, makineleri merkezi bir dolum istasyonuna geri götürmeye gerek kalmadan doğrudan maden sahasında yakıt ikmali yapılmasına imkân tanır. Vinci içinde saklanan yakıt hortumu, otomatik dağıtım tabancası ile donatılmıştır. Tank; kilitlenebilir kapak, emniyet valfi, havalandırma, dolum ağzı ve seviye göstergesi ile donatılmıştır.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 740 x 2 000 x 1 280 [mm]

Tank hacmi

900 [l]

NDVU-ZP01F KALDIRMA PLATFORMU

Temel açıklama

Bu modül, iki kişi için kaldırma platformu görevi görür ve yeraltı ortamlarda montaj, denetim ve bakım çalışmalarını yüksekte gerçekleştirmek üzere tasarlanmıştır. Kaldırma cihazı, aracın hidrolik sistemiyle çalışan makaslı bir mekanizmadan oluşur. Platformun sabitlenmesi için hidrolik olarak uzatılabilen iki dengeleyici ayak kullanılmaktadır.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 740 x 2 000 x 2 500 [mm]

Platform ölçüleri (U x G x Y)

1 000 x 1 600 x 750 [mm]

Taşıma kapasitesi

Sabit montaj (vida yapısı)

Taşıma kapasitesi

450 [kg]

Maksimum yükseklik

4 700 [mm]

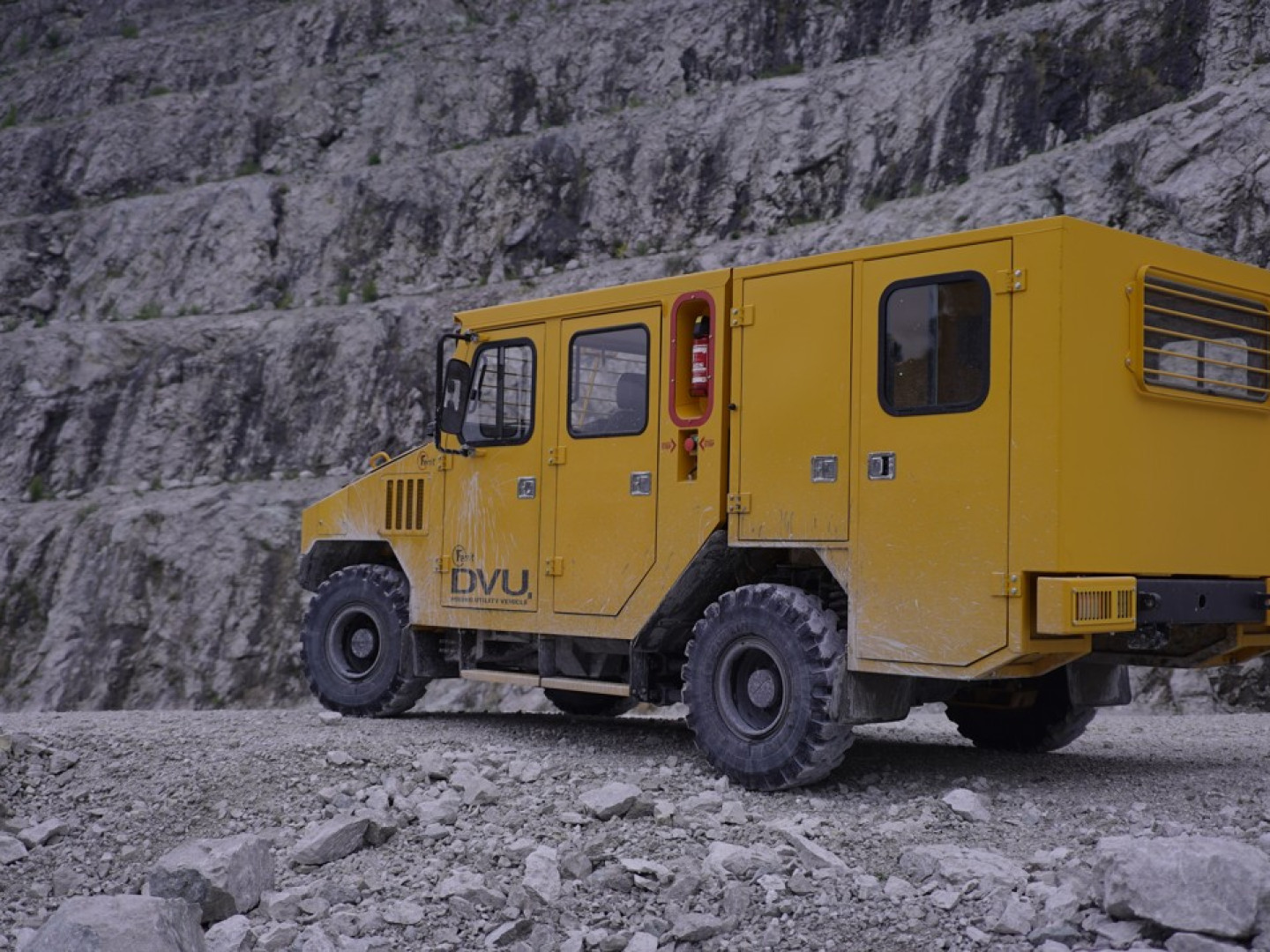

NDVU-KO02F İNSAN TAŞIMA KABİNİ

Temel açıklama

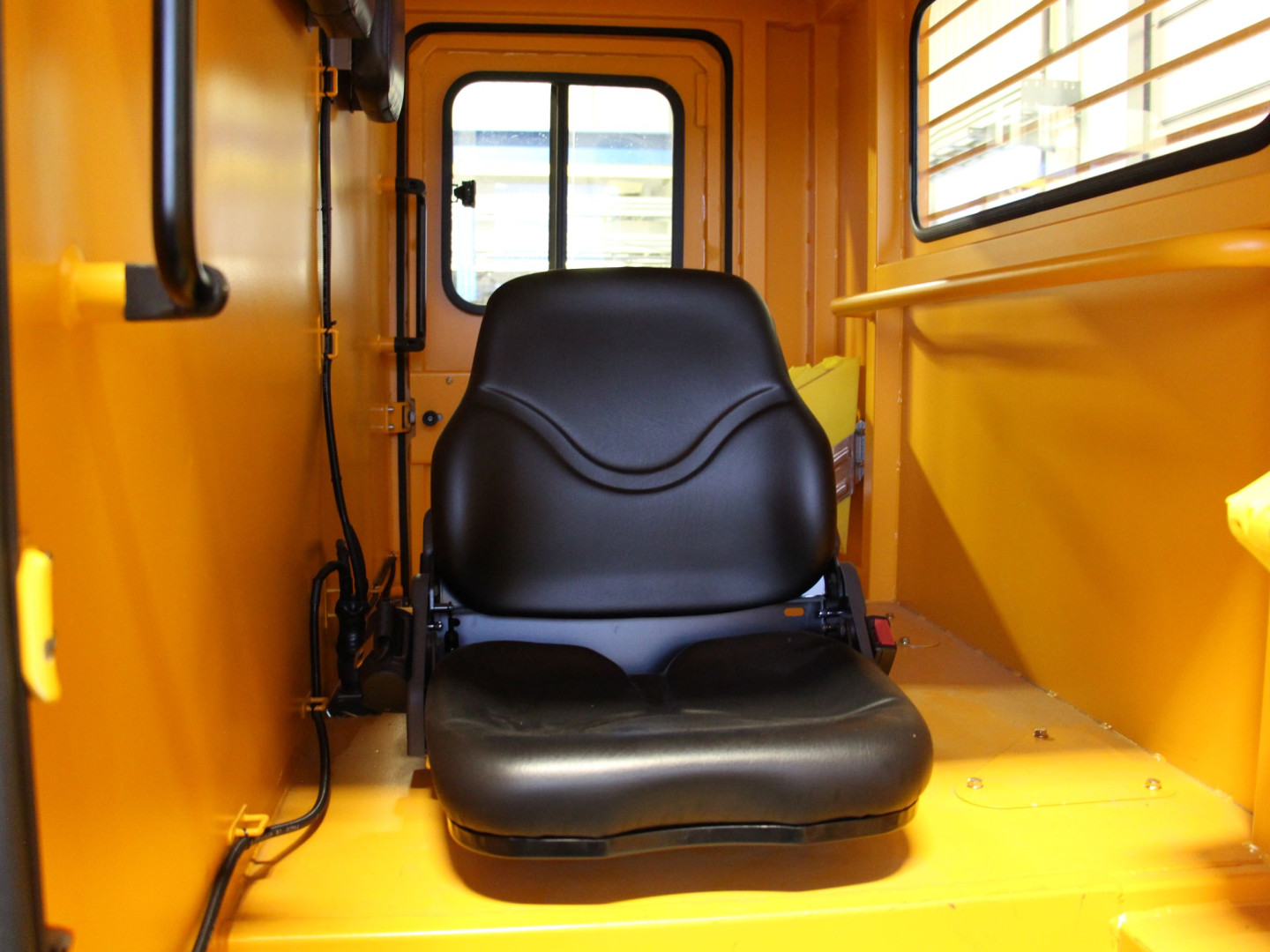

Modül, yer altı madencilik operasyonlarında 8 kişinin güvenli taşınmasına yönelik olarak tasarlanmıştır. Kabin tasarımında güvenlik, ergonomi, konfor ve zorlu çalışma koşullarına (toz, nem) karşı dayanıklılık esas alınmıştır. Dış kaplama, ısıl ve akustik yalıtımlı sac levhalardan imal edilmiştir. Kabine erişim, güvenlik camı ile donatılmış yan kapılar üzerinden sağlanmaktadır. Giriş eşikleri ve zemin, kaymaz yüzey kaplaması ile donatılmıştır. Kabin içerisinde, emniyetli tutuş ve yolcu stabilitesi için tutamaklar ve el barları yer almaktadır.

Temel teknik özellikler

Dış ölçüler (U x G x Y)

1 940 x 2 000 x 2 600 [mm]

Yolcu kapasitesi

8 kişi

Taşıma kapasitesi

Sabit montaj (vida yapısı)

Emniyet kemeri tipi

3 noktalı emniyet kemeri
